# 一、项目介绍
---
此项目是我之前发布的 [项目实战2: 基于SpringBoot的购物商城系统](https://blog.csdn.net/unirithe/category_11875707.html) 的改良版，之前的项目定位是购物商城，但是缺了很多模块，比如没有评论、购物车、收藏等购物商城的基本功能，顶多只算是一个增删改查的案例，其中对于一些技术的应用只是表面层次，例如 Redis，仅仅用来保存有期限的验证码。

本次改良将项目定位成一套超市账单后台管理系统，该管理系统的主要特点是可以动态地修改不同角色的权限。结合现实生活中，超市里不同身份的人具有不同的职责与权限。这次的项目更有专一性，虽然仍然缺少许多内容，但是可以作为 SpringBoot 增删改查的练手项目。

目前这个项目存在的不足（部分）：
- 缺少日志管理
- 缺少导入、导出
- 缺少系统备份
- 存在一些业务逻辑的 BUG，但不影响基本使用
- ...

采用技术栈：

![在这里插入图片描述](https://img-blog.csdnimg.cn/ae617a185e4c4c9391143379b99d79b3.png#pic_center =80%x)

用到的技术栈包括工具：
![在这里插入图片描述](https://img-blog.csdnimg.cn/976296670f7f4f6286325735222371dd.png#pic_center =80%x)

# 二、数据库设计
---

![在这里插入图片描述](https://img-blog.csdnimg.cn/612c2393b0794487a3844ac80d0ae907.jpeg#pic_center =80%x)
# 三、概要设计
---
## 确立对象，划分模块
首先确定系统的对象，然后分为不同的模块，根据对象的不同场景继续划分模块。

以最基本的系统用户出发，目前我设计的用户对象有以下 5 种：

**1. 供应商管理员**

用于管理超市中供应商的角色，主要是对于供应商信息进行管理，比如查询、添加、删除、修改供应商。


**2. 销售员**

根据商品来生成账单的角色，类似超市的收银员，比如查询商品、生成账单，修改账单状态。

**3. 商品管理员**

主要管理商品的角色，类似超市的货物管理员，负责管理每个商品的信息（位置、价格等），我们这里不涉及位置的管理，比如查询商品、修改商品信息、删除商品。


**4. 网站管理员**

具有网站所有权限的角色，是管理其他所有角色的关键角色，比如管理用户信息、用户角色、角色权限等。

**5. 经理**

查询系统的营收情况，后台统计报表信息，不用编辑任何信息，只需要查看可视化的图表，同时还可以查看用户信息，用户角色等。


综上，以上 5 种角色是结合之前的系统设计出来的，之前的项目确实太乱了，定位不清晰，现在这么简单的列出五种角色后，就清楚了许多，而且他们各司其职，我们可以更好的利用 Shrio 框架来进行权限管理。

# 四、详细设计
---

详细设计这一块不知道如何描述，我在写这个 “项目” 的时候，基本上就是想到什么写什么，只知道大概的流程，比如先从注册、登录的页面开始写起，写完页面，然后再写 Controller、Service、DAO。

现在发现，之前真的浪费太多时间了，页面能复制的就直接复制了，需要改的就改一下，目前接触了  Vue2，发现前端工程化的编码加上 组件库，非常容易上手而且写出来很清晰，像我在这个项目写的，尽管文件区分比较明确，但是里面的逻辑依然比较繁琐。

这里不一 一描述我这拙劣的设计方法了（太一般啦），就挑几个我自认为需要记录的内容说一下吧。

## 4.1 Shiro 授权与鉴权流程梳理
### 4.1.1 了解 Shiro
参考资料：[Shiro 教程](https://www.w3cschool.cn/shiro/co4m1if2.html)

Apache Shiro 是 Java 的一个安全框架。对比 Spring Security，功能没有那么强大，但是比较灵活。

既支持 普通的 Java 程序，又支持 Web开发的 JavaEE应用程序。


Shiro 解决的问题：
![在这里插入图片描述](https://img-blog.csdnimg.cn/82b37bcb48cf401fad4e991333985237.png#pic_center =80%x)
Shiro 架构图：
![在这里插入图片描述](https://img-blog.csdnimg.cn/92663da02af14973af985f2d1e372440.png#pic_center =90%x)
- Subject：主体，代表了当前 “用户”，属于抽象概念，所有 Subject 都会绑定到 SecurityManager。

- SecurityManager：安全管理器，管理所有的 Subject；是 Shiro 的核心，类似 SpringMVC 的 DispatcherServlet 。
- Realm：域，Shiro 从 Realm 获取安全数据（如用户、角色、权限），可以把 Realm 看成 DataSource，即数据源。

当用户登录时需进行授权，则需提前指定权限，然后再给指定的用户赋予相应的权限， Shiro 支持使用 ini 配置文件来授权，同样支持 DB 数据库来授权，这里则使用 MySQL 来存储 权限的内容，之后通过硬编码的方式，将 MySQL的权限注册到 Shiro 的会话中心。

### 4.1.2 Shiro 数据库设计
参考：[RBAC模型 资料](https://www.cnblogs.com/niuli1987/p/9871182.html)

Shiro 是用于授权和鉴权的框架，除此之外还需要使用 RBAC 模型来形成完整的一套支持权限管理的系统。 RBAC 即 Role-Base-Access-Controle ，基于角色的访问控制。

RBAC 模型分为四种，分别是 RBAC0、RBAC1、RBAC2 和 RBAC3， 安全等级依次提升。

目前了解 RBAC0 就行，只有更复杂的业务系统才需要更高权限模型。

RBAC0 是其他三个模型的基础，提出的是用户、角色、权限，用户之间的关系，如下图：

![在这里插入图片描述](https://img-blog.csdnimg.cn/9a987a495d1045ecae3c31b9911ee16f.png#pic_center =80%x)

根据这个模型来建立 五张数据表，如下图：

![在这里插入图片描述](https://img-blog.csdnimg.cn/d6c6a546cd434f70ba36e5535c8f8c03.png)



### 4.1.3 SpringBoot  整合 Shiro 思路

#### 1. 引入 Shiro 依赖
这里使用 Spring 整合后的 Shiro 依赖 `shiro-spring` ，当引入依赖后经过一些配置，将 Shiro 相关的组件注入到 Spring 的容器中。

```xml
 <dependency>
     <groupId>org.apache.shiro</groupId>
     <artifactId>shiro-spring</artifactId>
     <version>1.6.0</version>
 </dependency>
```

#### 2. 自定义 Realm
Shiro 的 Realm 层负责和数据库交互，定义认证与授权这两个过程，接下来是 Java 代码实现的流程：
```java
package com.star.ms.admin.shiro;

import org.apache.shiro.realm.AuthorizingRealm;
// 实现 Realm 需要继承 Shiro 提供的 AuthorizingRealm 类
public class CustomRealm extends AuthorizingRealm {
	// 从 Spring 容器获取 业务逻辑层中 用户、角色、权限的实现
    @Autowired
    private UserService userService;
    @Autowired
    private RoleService roleService;
    @Autowired
    private PermService permService;
    // 授权
    @Override
    protected AuthorizationInfo doGetAuthorizationInfo(PrincipalCollection principalCollection) {
        SimpleAuthorizationInfo info = new SimpleAuthorizationInfo();
        String principal = (String) principalCollection.getPrimaryPrincipal();
        // 获取当前的用户信息
        User user = userService.getByCode(principal);
        if(user != null){
            // 获取用户的角色
            Role role = roleService.getByUserCode(user.getUsercode());
            user.setRole(role);
            // 赋予当前用户对应的角色信息（相同角色的权限是一致的）
            if(role != null) {
                info.addRole(role.getName());
//                 添加权限
                List<Perm> perms = permService.getByRoleId(role.getId());
                if(perms!=null && !CollectionUtils.isEmpty(perms)) {
                    perms.forEach(perm -> {
                        info.addStringPermission(perm.getUrl());
                    });
                }
            }
        }
        return info;
    }

    // 认证
    @Override
    protected AuthenticationInfo doGetAuthenticationInfo(AuthenticationToken token)
            throws AuthenticationException {
        // 获取身份信息
        String principal = (String) token.getPrincipal();
        // 调用业务层，获取数据库里对应的用户信息
        User user = userService.getByCode(principal);
        if(!ObjectUtils.isEmpty(user)){
            return new SimpleAuthenticationInfo(
                    principal,
                    user.getPassword(),
                    ByteSource.Util.bytes(user.getSalt()),
                    this.getName());
        }
        else return null;
    }
}

```
自定义 Realm 类里制定了 用户在注册登录时候的认证过程 doGetAuthenticationInfo，以及在登录后的授权过程 doGetAuthorizationInfo。
#### 3. 注入 Shiro 的组件到 IOC 容器中
```java
package com.star.ms.config;

@Configuration
public class ShiroConfig {

    @Autowired
    RoleService roleService;
    @Autowired
    PermService permService;
    // 创建 Realm 对象
    @Bean
    public CustomRealm customerRealm(){
        CustomRealm realm = new CustomRealm();
        // 修改凭证校验匹配器
        HashedCredentialsMatcher hcm = new HashedCredentialsMatcher();
        hcm.setStoredCredentialsHexEncoded(true);
        // 设置加密算法为 MD5
        hcm.setHashAlgorithmName("MD5");
        // 设置散列次数
        hcm.setHashIterations(1024);
        realm.setCredentialsMatcher(hcm);
        return realm;
    }
    // 安全管理器
    @Bean(name="securityManager")
    public DefaultWebSecurityManager getDefaultWebSecurityManager(
            @Qualifier("customerRealm") Realm realm){
        DefaultWebSecurityManager securityManager = new DefaultWebSecurityManager();
        securityManager.setRealm(realm);
        return securityManager;
    }
    // 过滤链工厂
    @Bean
    public ShiroFilterFactoryBean getShiroFilterFactoryBean(
            @Qualifier("securityManager") DefaultWebSecurityManager defaultWebSecurityManager){
        ShiroFilterFactoryBean bean = new ShiroFilterFactoryBean();
        // 设置安全管理器
        bean.setSecurityManager(defaultWebSecurityManager);
        Map<String, String> filterMap = new LinkedHashMap<>();

        // 获取所有权限信息 配置数据库的权限信息
        List<Perm> perms = permService.list();
        perms.forEach(perm ->{
            for (String p : perm.getUrl().split(",")) {
                filterMap.put(p, String.format("perms[%s]",p));
            }
        });
        // 配置公共权限 (游客的权限)
        filterMap.put("/user/login", "anon");
        filterMap.put("/user/verify", "anon");
        filterMap.put("/register/*", "anon");
        filterMap.put("/login.html", "anon");
        filterMap.put("/home.html", "anon");
        bean.setFilterChainDefinitionMap(filterMap);
        // 设置登录的请求
        bean.setLoginUrl("/login.html");
        // 未授权页面
        bean.setUnauthorizedUrl("/noauth");
        return bean;
    }
    // 整合 ShiroDialect: 用来整合 shiro thymeleaf
    @Bean
    public ShiroDialect getShiroDialect(){
        return new ShiroDialect();
    }
    // Shiro注解开发需要的Bean
    @Bean
    public AuthorizationAttributeSourceAdvisor getAuthorizationAttributeSourceAdvisor(){
        return new AuthorizationAttributeSourceAdvisor();
    }
}
```

注入的 Bean 主要有 1）自定义的 Realm 对象；2）Shiro 安全管理器 ；3）Shiro 的 过滤链工厂 。

- 自定义 Realm，负责指定 Shiro 进行认证和鉴权的一种策略。
- Shiro 安全管理器，负责添加自定义的 Realm，在用户登录前后走自定义的认证与授权过程。
-  Shiro 过滤链工厂，负责指定有哪些权限的限制，包括设置公用的资源。

#### 4. Shiro 的使用
在配置好 Shrio 的权限以及用户的认证和鉴权方式后，接下来就是关于 Shiro 的使用，以 UserService 中的登录为例
```java
public User login(User user) {
   User loginUser = null;
   if(user.getUsercode()!=null && user.getPassword()!=null) {
       loginUser = userDAO.selectByCode(user.getUsercode());
       // 封装一个 Token
       UsernamePasswordToken token = new UsernamePasswordToken(user.getUsercode(), user.getPassword(), false);
       // 获取主体
       Subject subject = SecurityUtils.getSubject();
       subject.login(token);
       // 验证成功后返回对象
       // 查询角色
       loginUser.setRole(roleService.getByUserCode(loginUser.getUsercode()));
   }
   return loginUser;
}
```
认证使用流程如下：
1. 通过 SecurityUtils 对象获取到当前的 Subject
2. 根据用户的账号和密码封装一个 Shiro 提供的 Token 类
3. 调用 Subject 的 login方法，将 token 传入自定义Realm的认证方法，如果 login 登录失败的话就会抛出 Shiro 提供的几个异常，这里我没有捕获异常，就默认不会出现。


Shiro 鉴权的使用有许多，比如在 Controller 层：同样是通过 SecurityUtils 获取 Subject，然后调用 Subject 对象的 isPermmited 判断是否有某个权限。
```java
@GetMapping("/admin/{type}")
public String toAdminUser(Model model, @PathVariable String type){
        <dependency>
            <groupId>com.github.theborakompanioni</groupId>
            <artifactId>thymeleaf-extras-shiro</artifactId>
            <version>2.1.0</version>
        </dependency>
```
另一种就是使用经过 Thymeleaf 模板引擎渲染的 HTML，需要单独引入 thymeleaf-shiro的依赖
```xml
 <dependency>
     <groupId>com.github.theborakompanioni</groupId>
     <artifactId>thymeleaf-extras-shiro</artifactId>
     <version>2.1.0</version>
 </dependency>
```


使用时：
```html
<div xmlns:shiro="http://www.pollix.at/thymeleaf/shiro">
 	shiro:hasRole="管理员"><div>
<div>
```

至此， Shiro 的详细设计已完毕。

## 4.2 阿里 OSS 云存储服务
为了减轻服务器压力，对于管理系统的图片，我一致使用的是 阿里云的 OSS 云存储服务，首先得费用很低，一年10块左右，其次是更安全、更高效。

阿里云 OSS 官方地址：[阿里云 OSS 服务](https://oss.console.aliyun.com/bucket)

SpringBoot 整合 阿里云 OSS 可参考这篇文章：[SpringBoot 整合 OSS](https://www.jianshu.com/p/978e206ab8fd)

项目中用 OSS 的方法是先声明 OssService 接口，定义一些与OSS交互有关的方法。
```java
package com.star.ms.common.service;


import com.star.ms.common.entity.api.OssUploadResult;
import org.springframework.stereotype.Service;

import java.util.List;

@Service
public interface OssService {
    // 获取所有图片的路径
    public List<String[]> getDefaultHeadImgLink();
    // 上传文件
    public OssUploadResult upload(String userCode, String img64base);
    // 获取文件路径
    public String getUserImgPath(String userCode, String imgType);

}
```

这些方法会用到 OSS 依赖提供的 OSS 对象，所以在实现这个接口前，需要声明 OSS 相关的 Bean 到 Spring 容器
```java
package com.star.ms.common.api;

import com.aliyun.oss.*;
import com.aliyun.oss.model.ListObjectsRequest;
import com.aliyun.oss.model.OSSObjectSummary;
import com.aliyun.oss.model.ObjectListing;
import lombok.Data;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.stereotype.Component;

import java.util.LinkedList;
import java.util.List;

@Configuration
public class OssApi {
    public static final String ENDPOINT = "OSS的域";
    public static final String ACCESS_KEY_ID = "OSS的验证ID";
    public static final String ACCESS_KEY_SECRET = "OSS的验证密钥";
    public static final String BUCKET_NAME = "OSS中Buncket块的名称";

	// 根据配置将 OSS 注入到 Spring 的 IoC 容器
    @Bean
    public OSS OSSClient(){
        return new OSSClientBuilder().build(ENDPOINT, ACCESS_KEY_ID, ACCESS_KEY_SECRET);
    }
}
```

## 4.3 页面设计
以下页面是我用 Bootstrap5 凑出来的，可能不太没美观，以简约为主。由于想着用 AJAX 请求数据，尽量做到前后端分离，结果在后面用到了 Boostrap5 的模态框，写了很多重复的杂冗的 JS 代码...

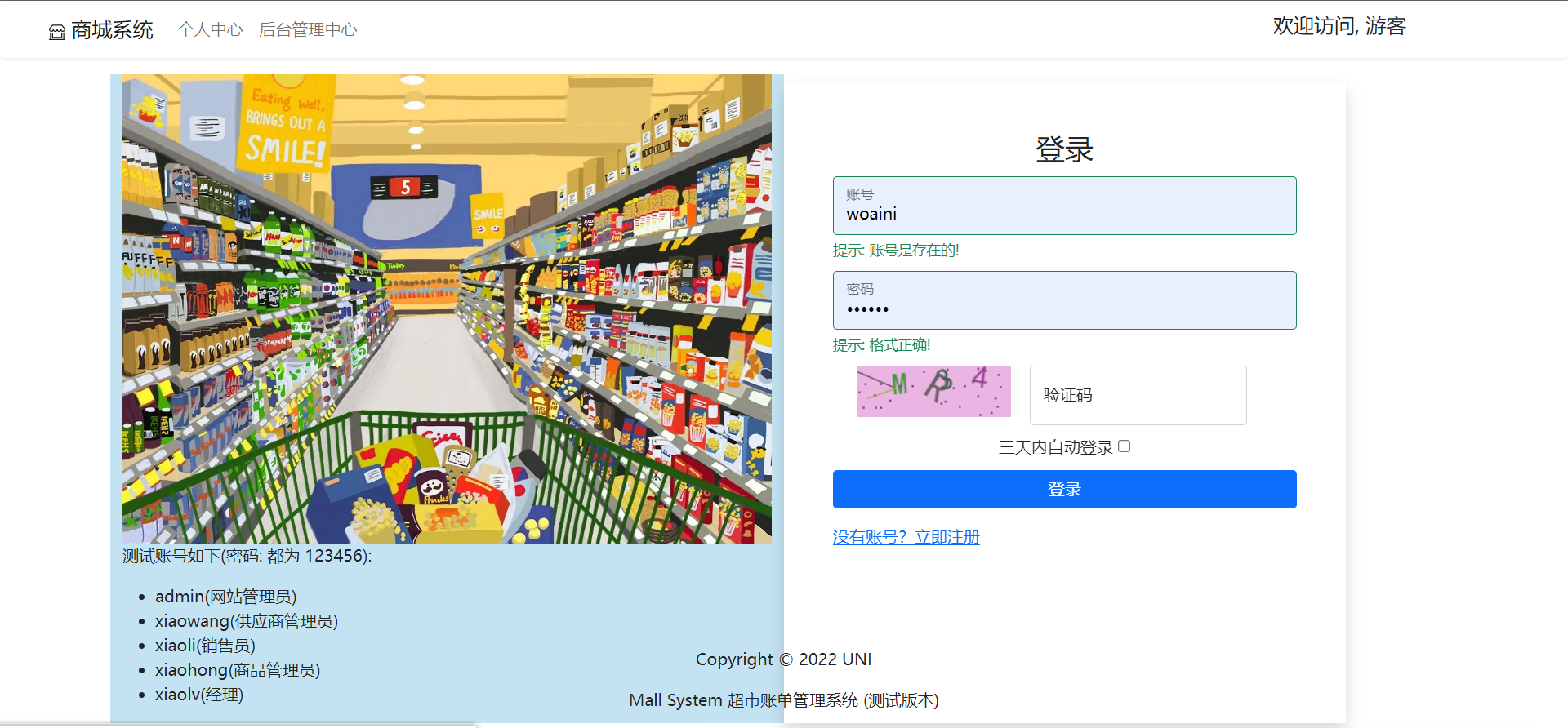

### 1. 登录页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/a25cd0fb83f644ea8de39517bb09b30f.png)

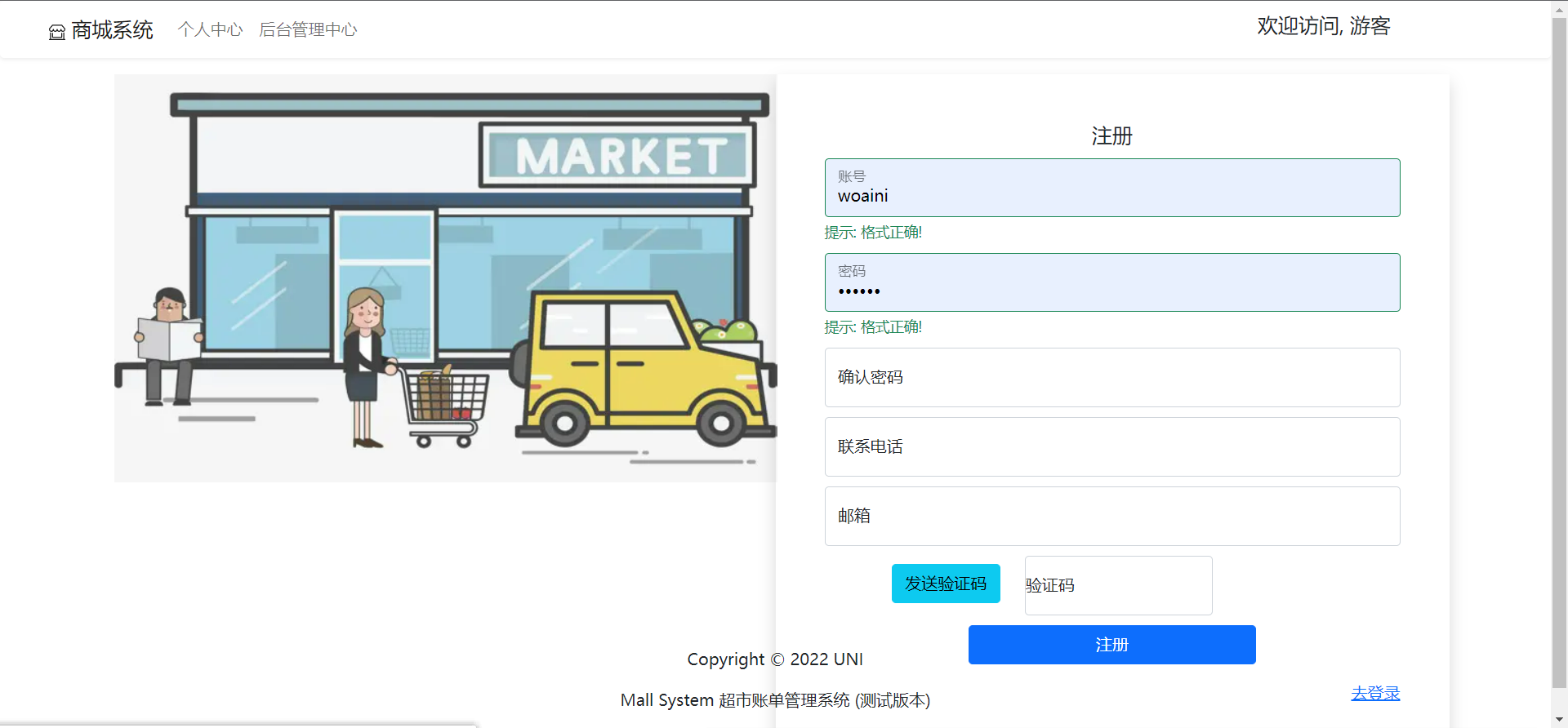

### 2. 注册页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/d520ea6cf812435bbb77451e72805371.png)

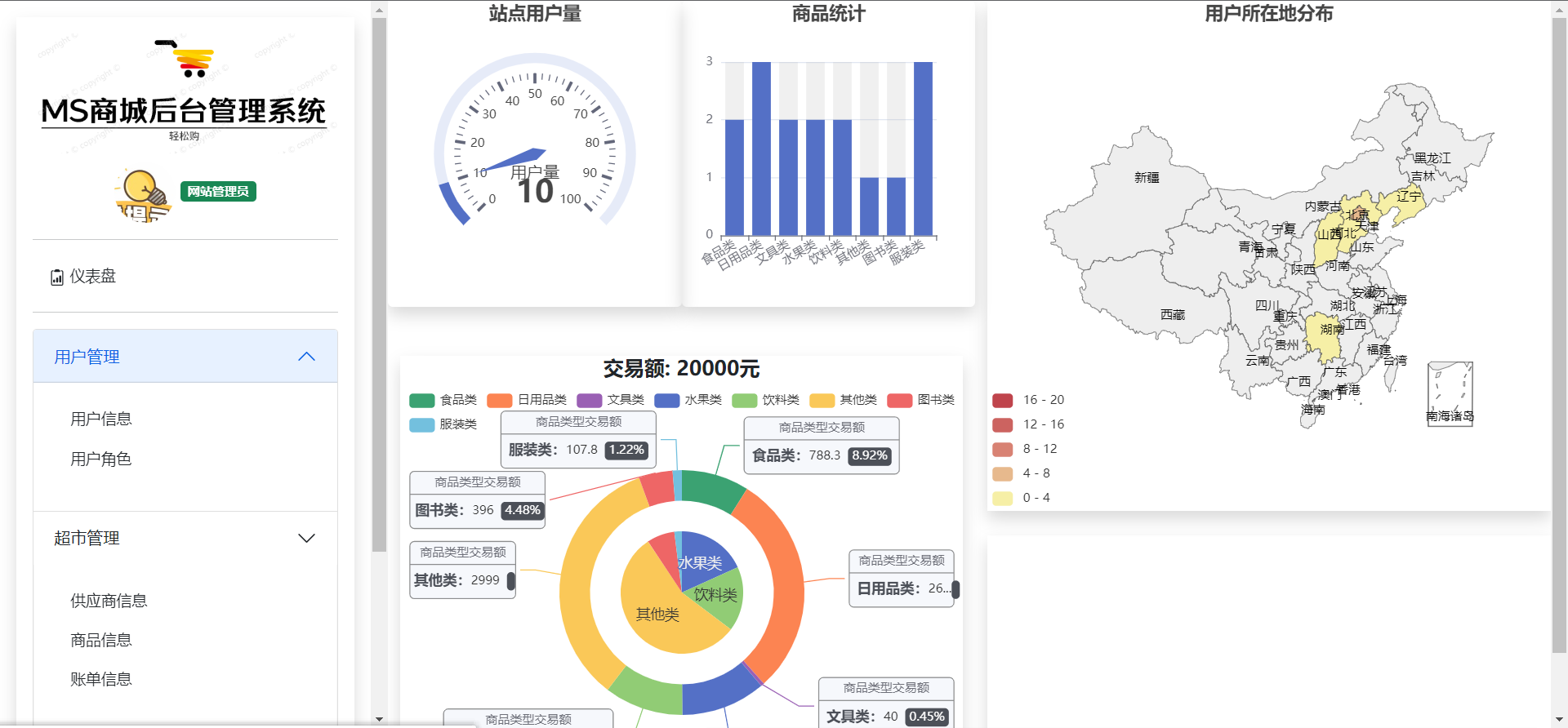

### 3. 后台报表页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/4e9738104a16477282b34dc22915d410.png)

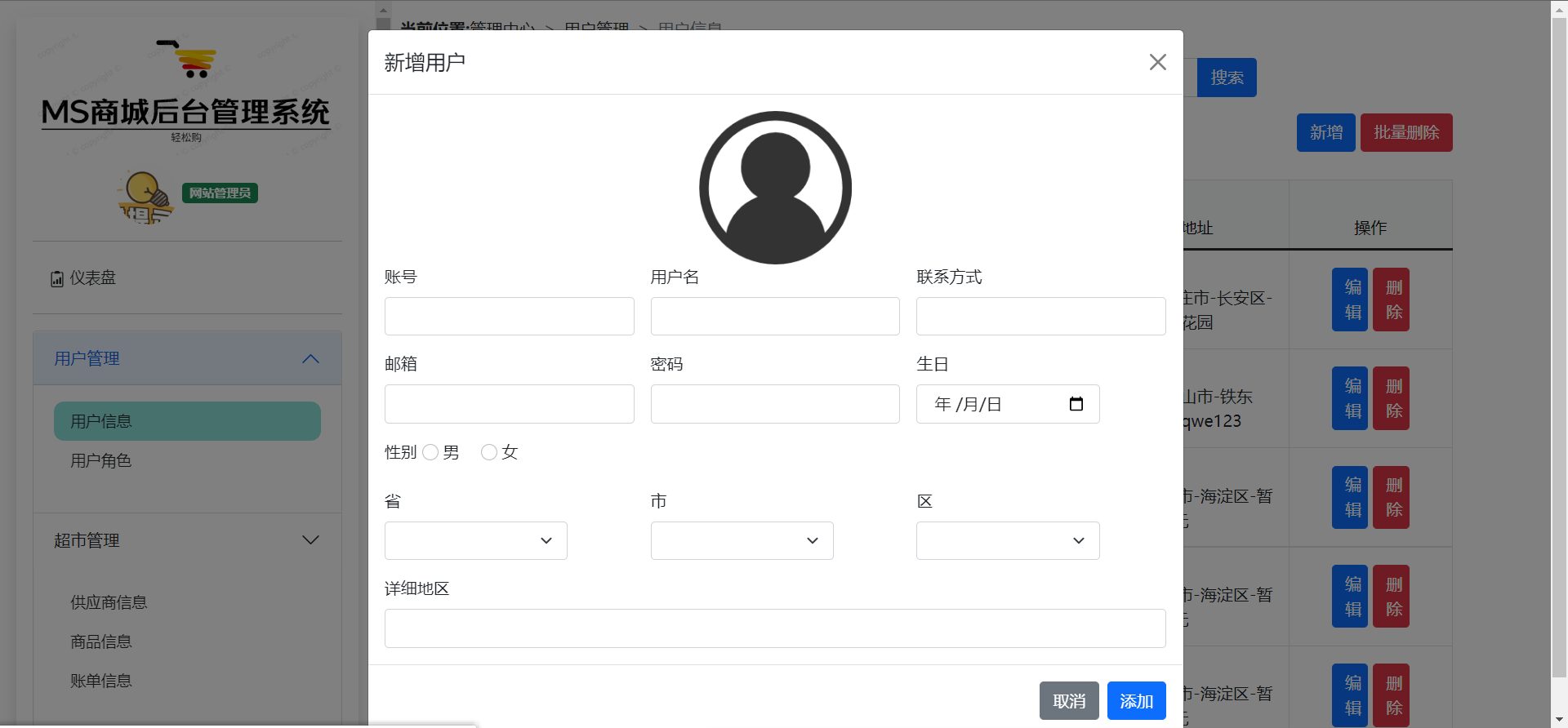

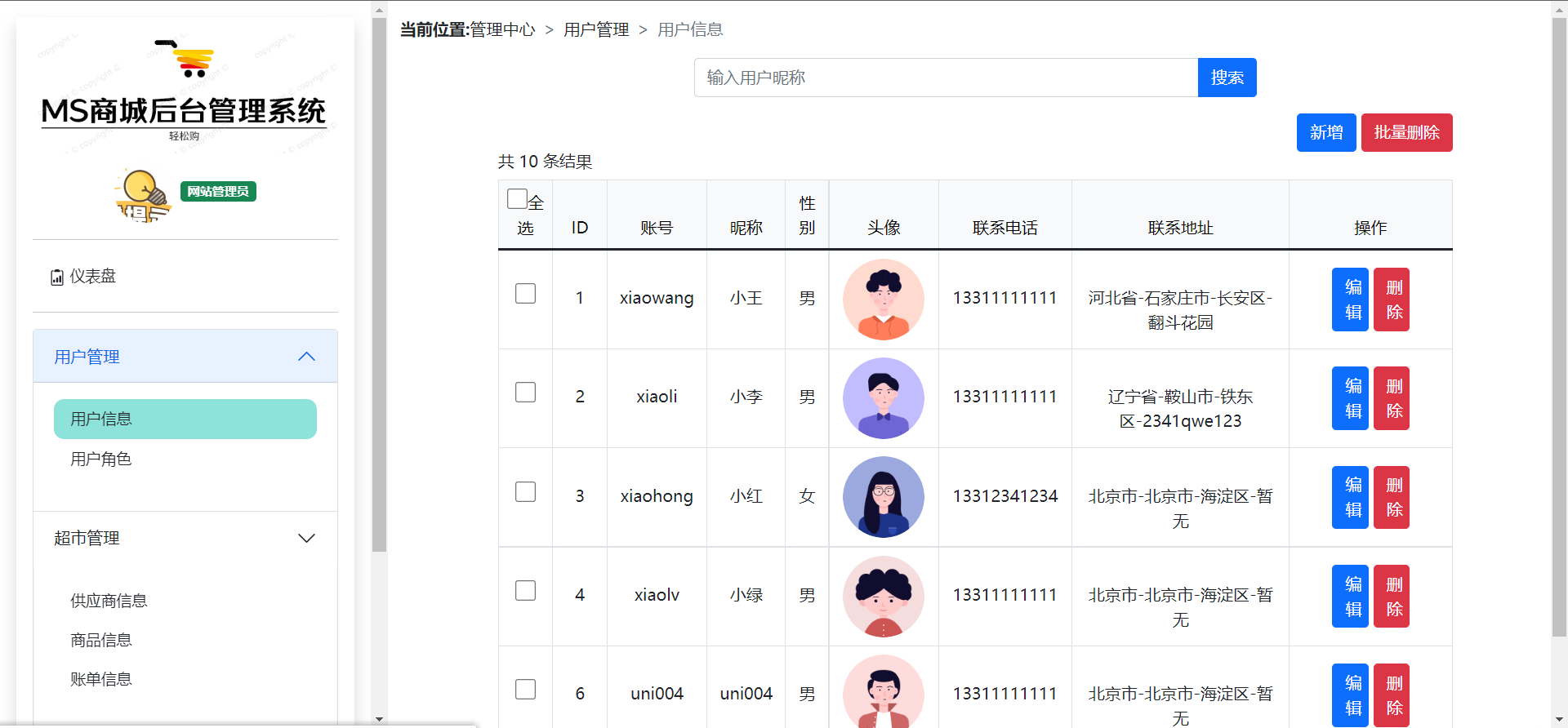

### 4. 后台用户管理页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/3abf5d4c3fc24523907f586f1cbc7055.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/f5c5f488eb7746ad96ea21d8f0d75e98.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/0343a1a477f34ab49427a94fc75f7d7e.png)

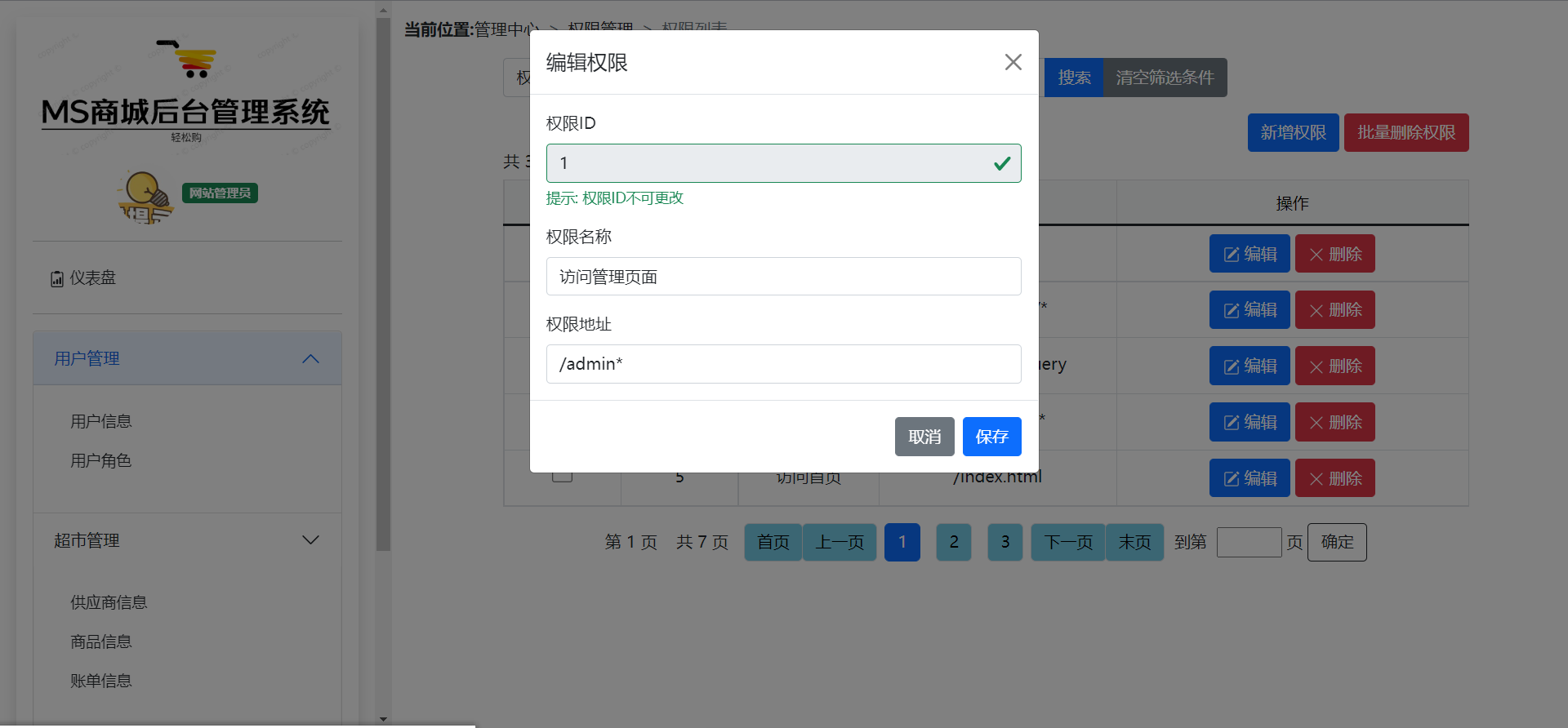

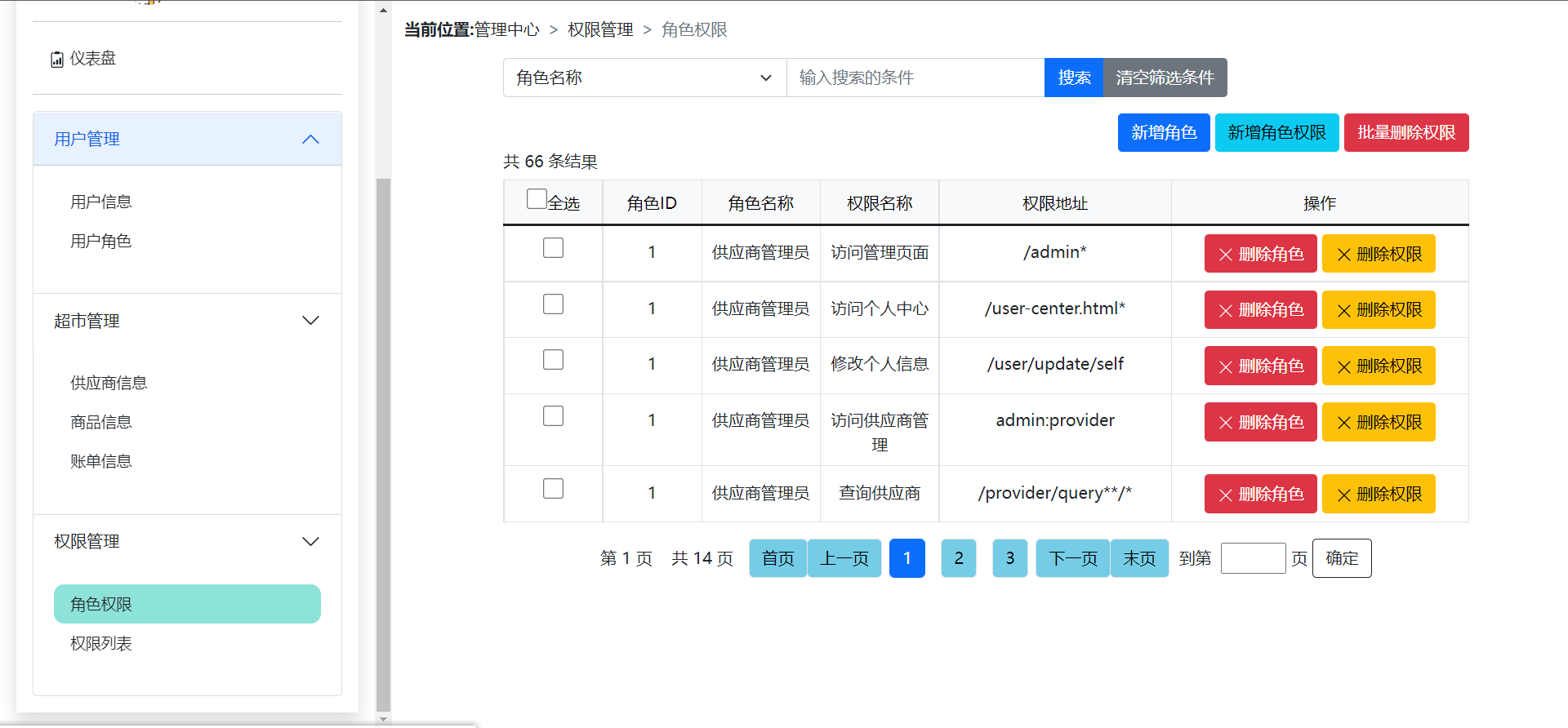

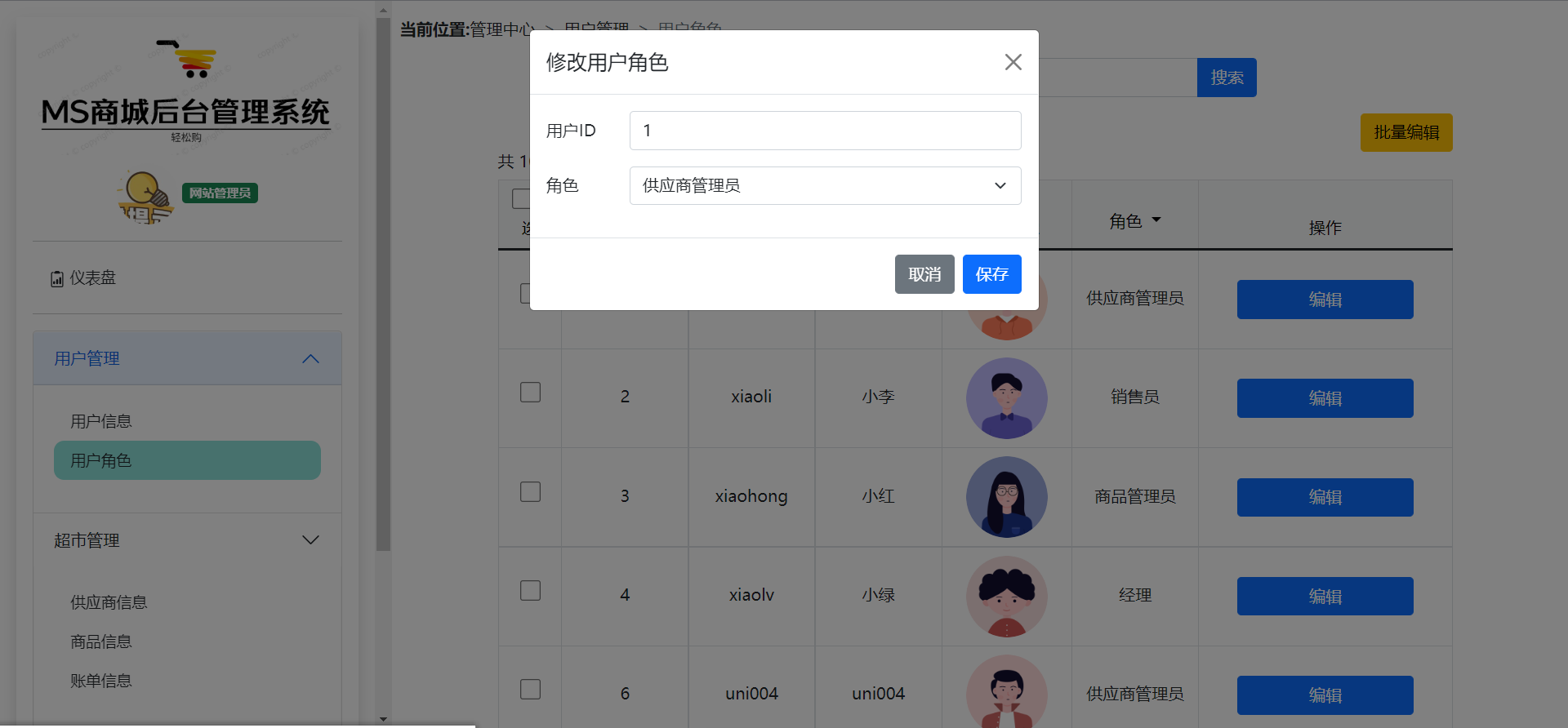

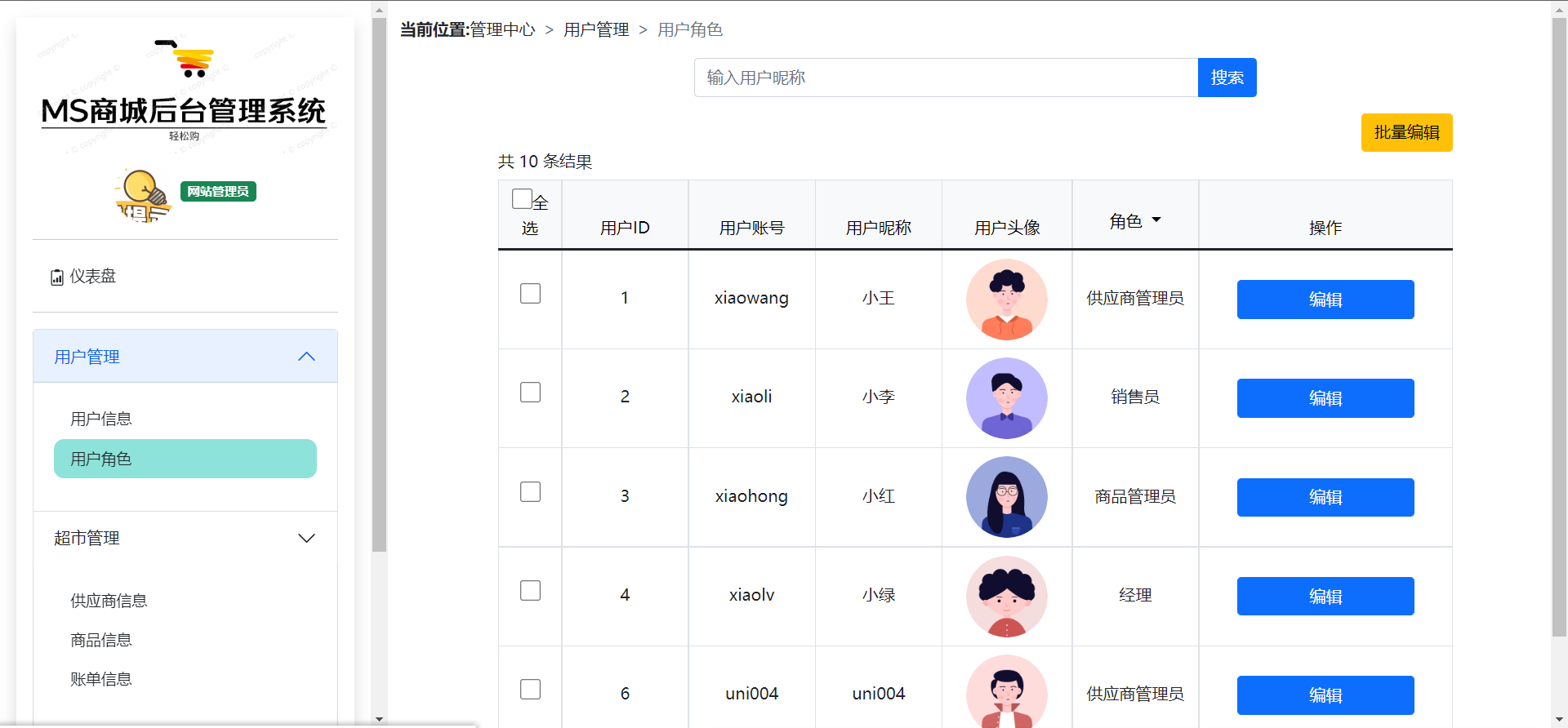

### 5. 用户角色管理页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/cda75b49217a4ed5b1eec90711208f3b.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/575938c79cd346859b3c6195bfe08917.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/e3b1fe95c5744b6b88045d3f67eb2a8c.png)

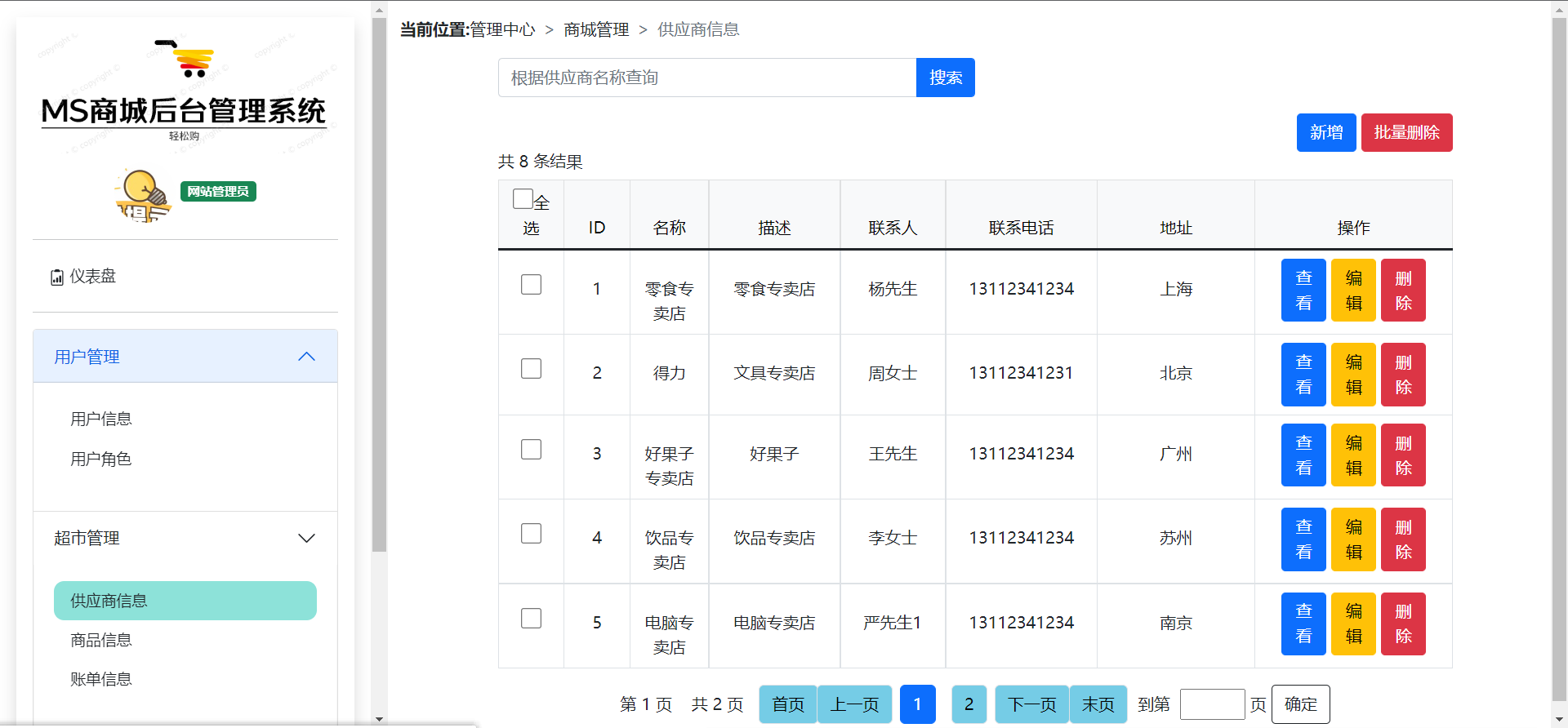

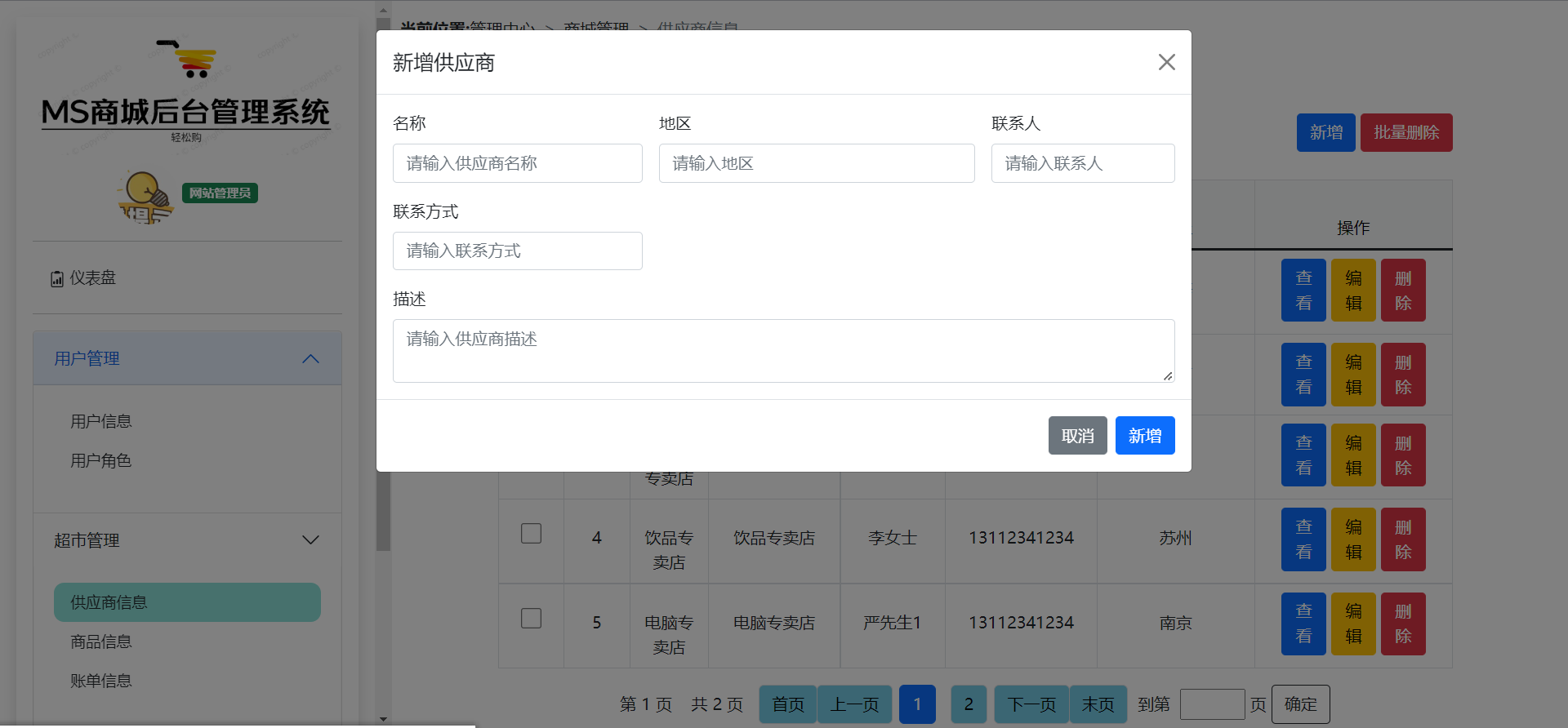

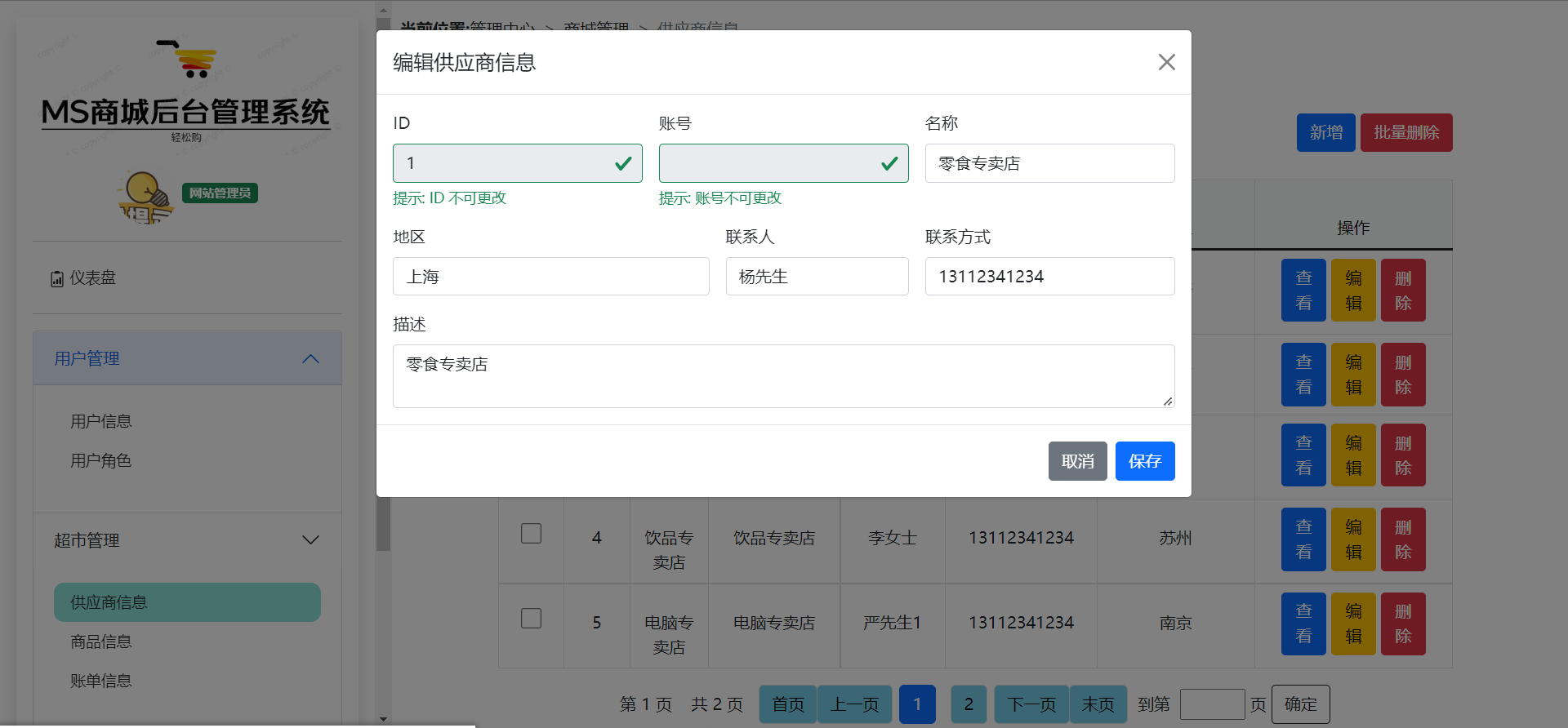

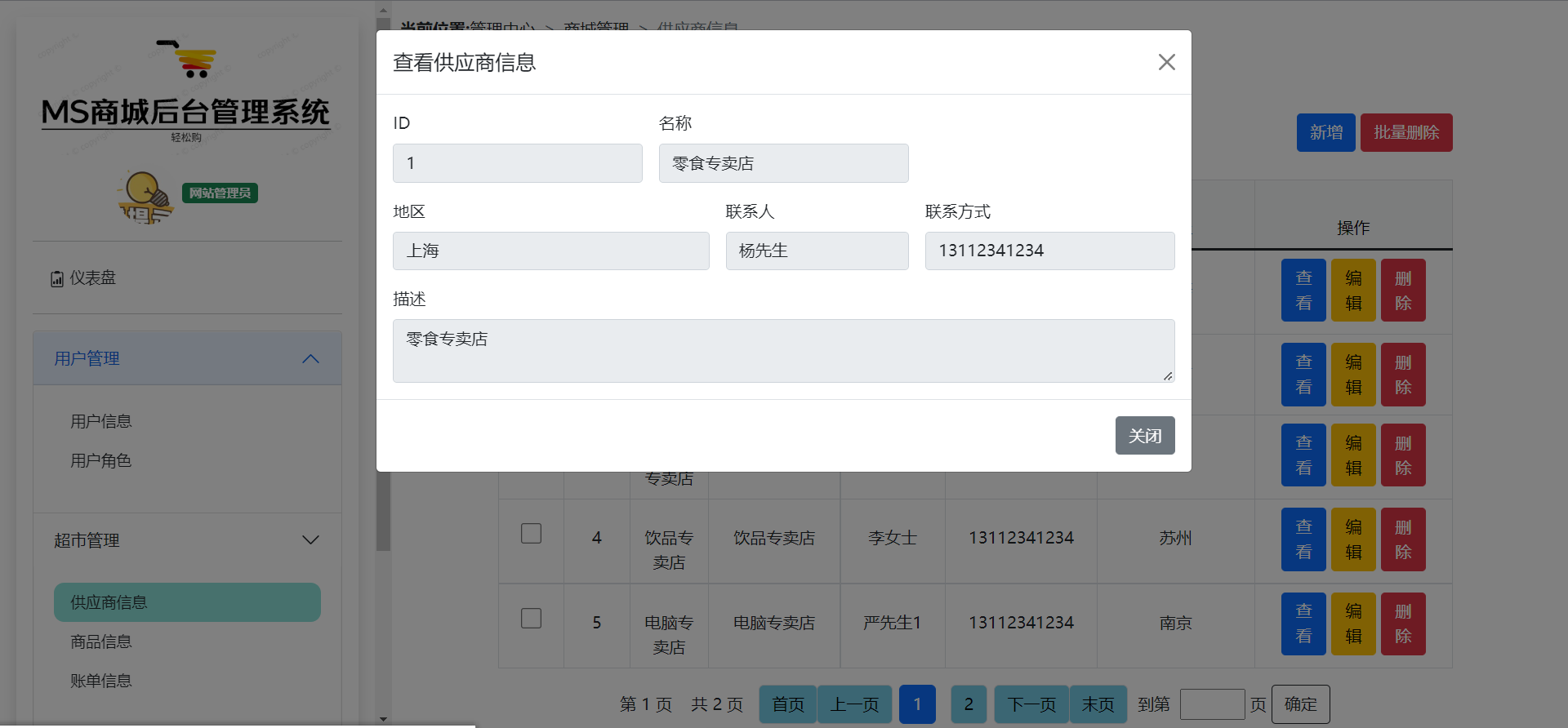

### 6. 供应商管理页面

![在这里插入图片描述](https://img-blog.csdnimg.cn/59cf11470d7c49959d87e973b2311403.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/1027ba142d4e494184efb5d33351f058.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/6f1b97de557b4d4dbffc37ede3f6fa09.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/abef048037f44fe5998d4dfe648a0dd8.png)

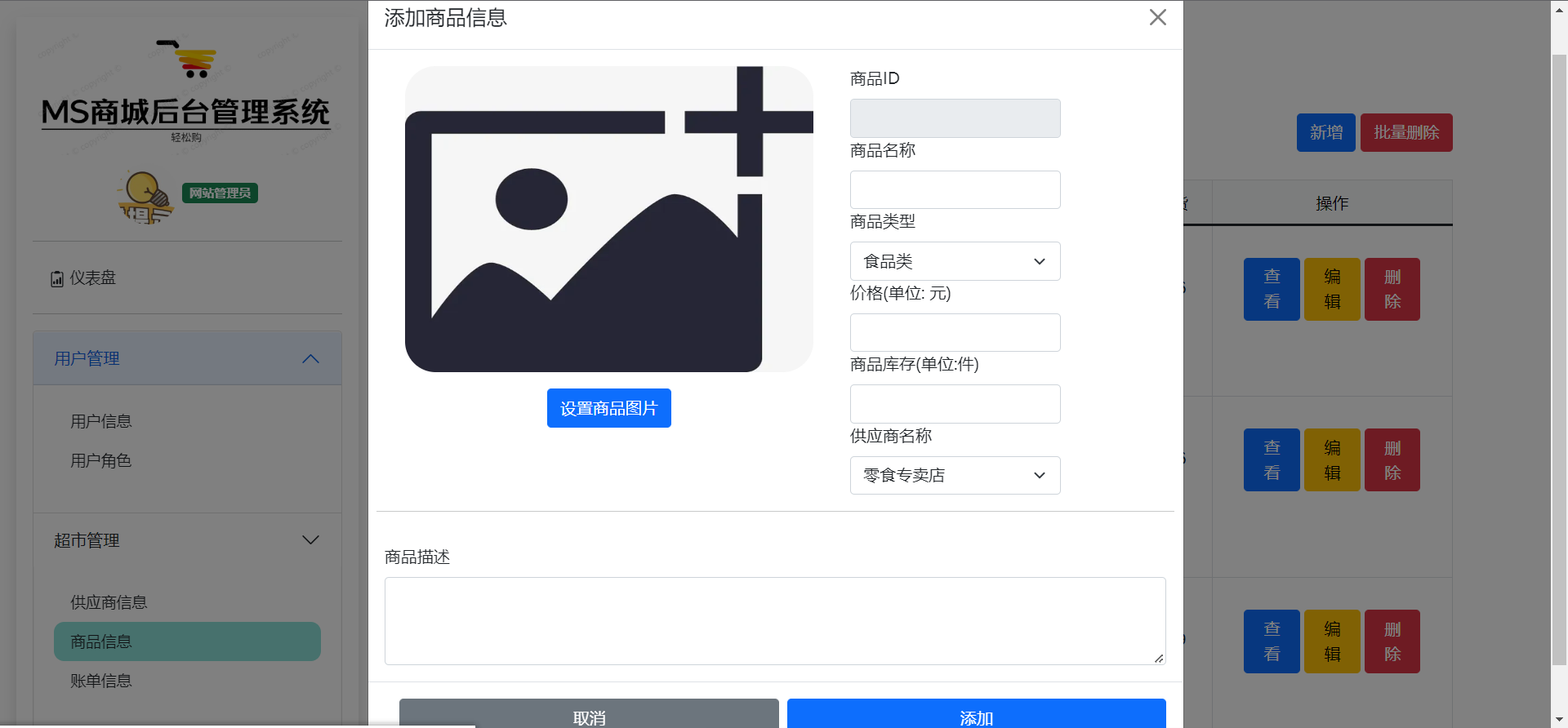

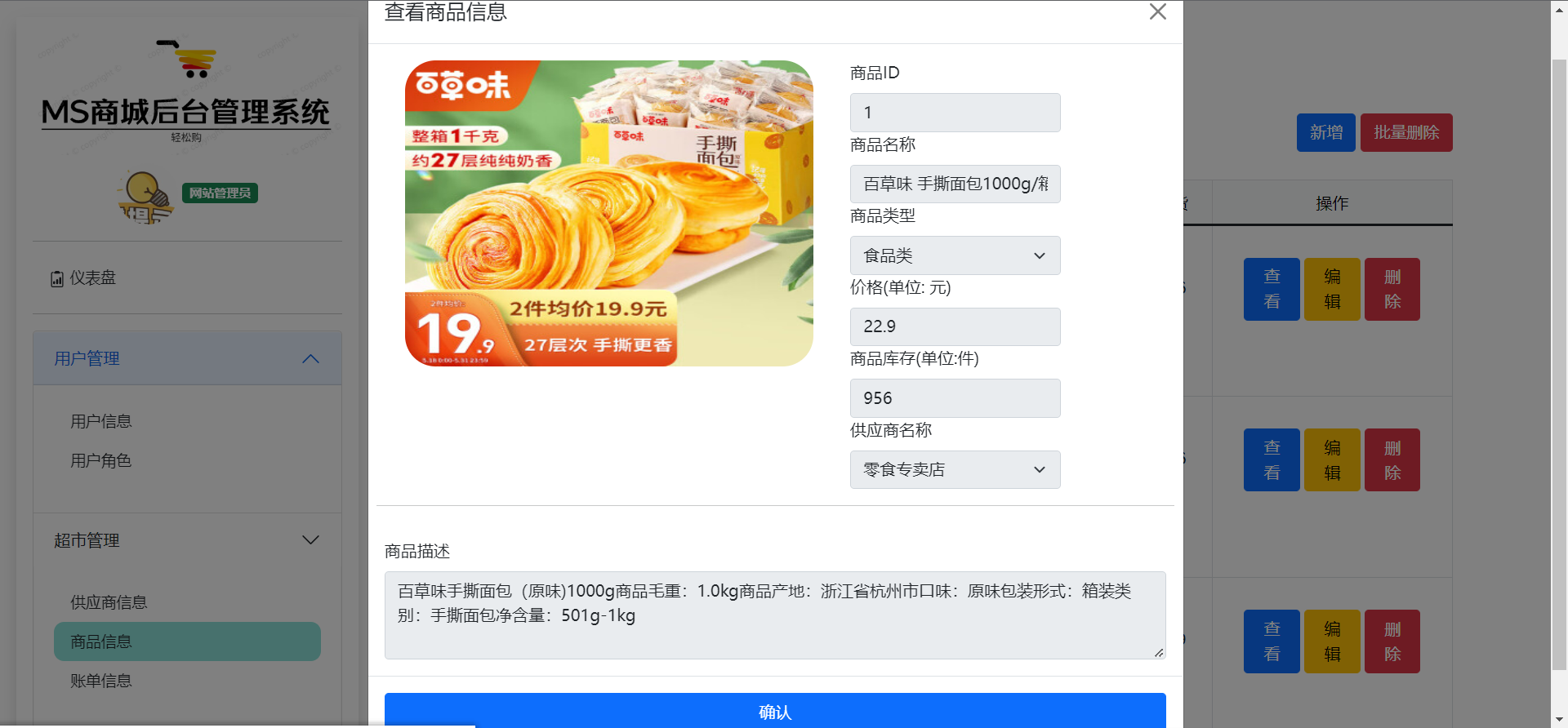

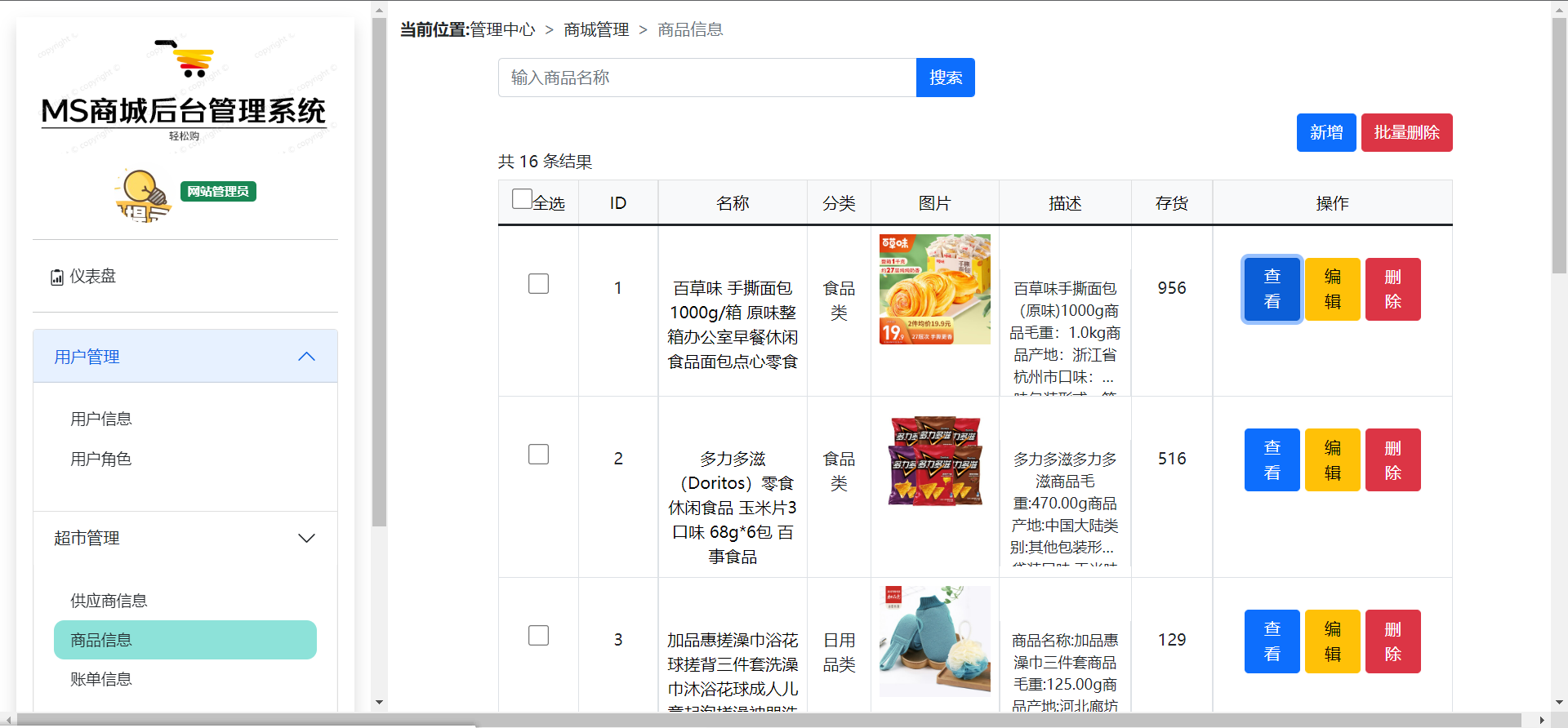

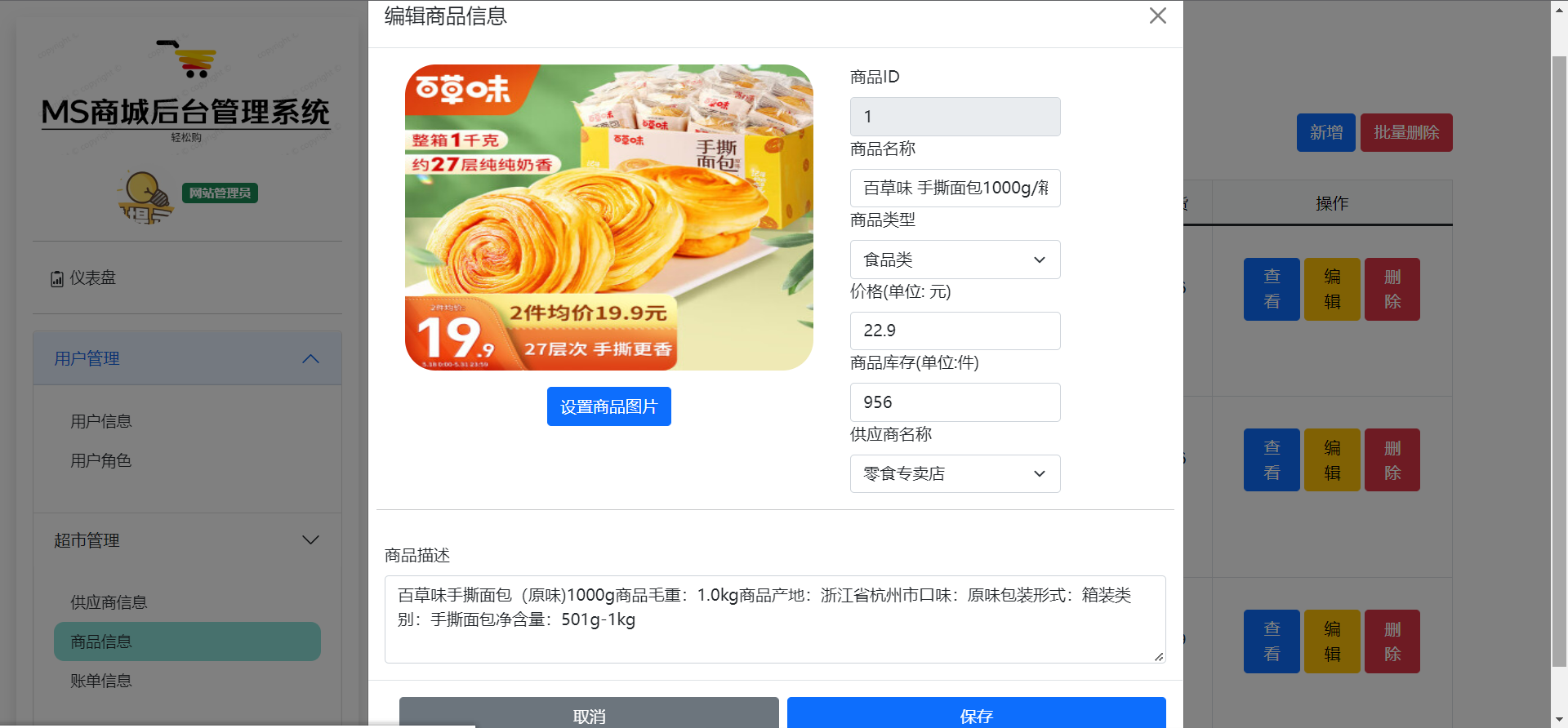

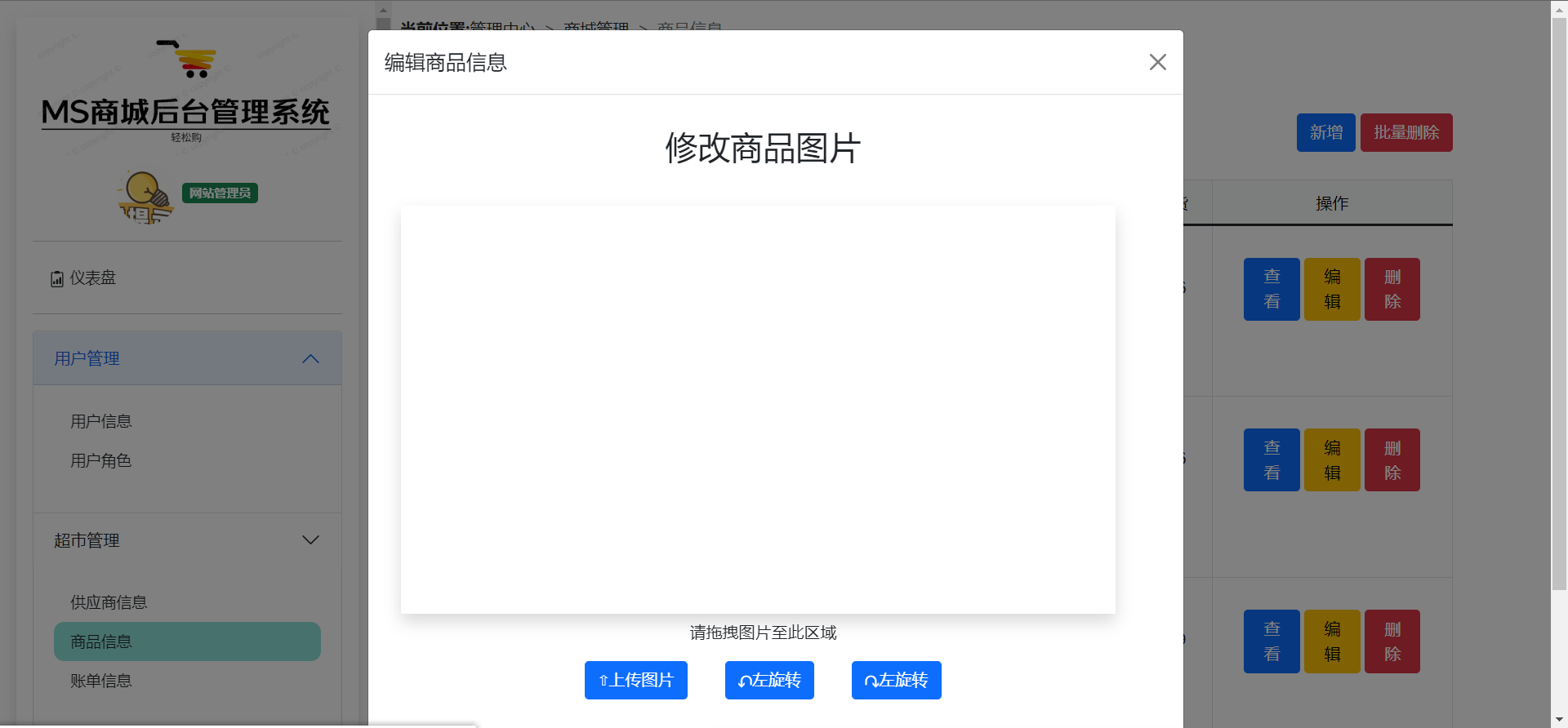

### 7. 商品管理页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/d099af8555bf4eb49a9d27038115e48f.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/2b40d8decfeb4cbfa4179f1953f5970b.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/5becabd640ba43b4b33735378caca092.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/63b8e22ec2c44ea481d7e78c621f02d3.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/a6d9d1b17ef847d0be8b526636212437.png)

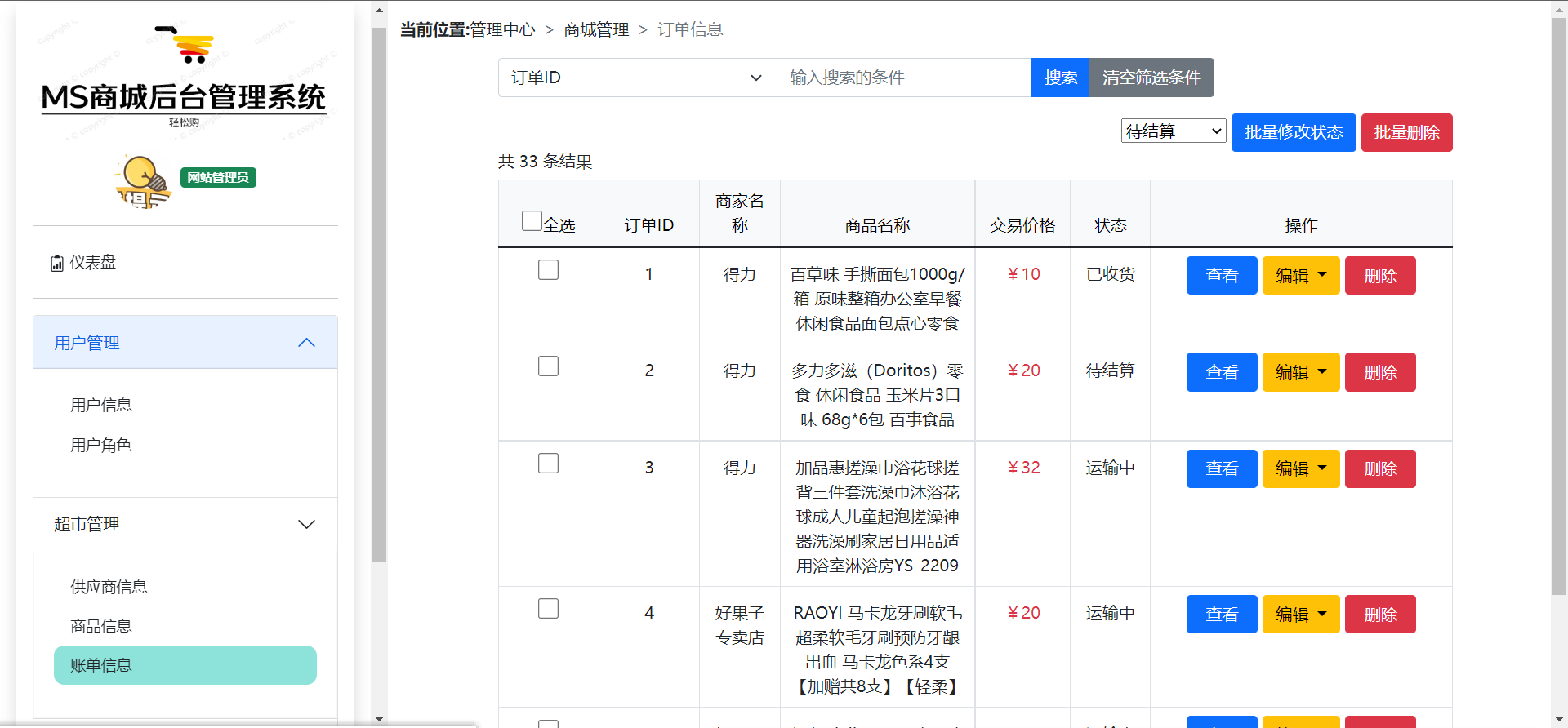

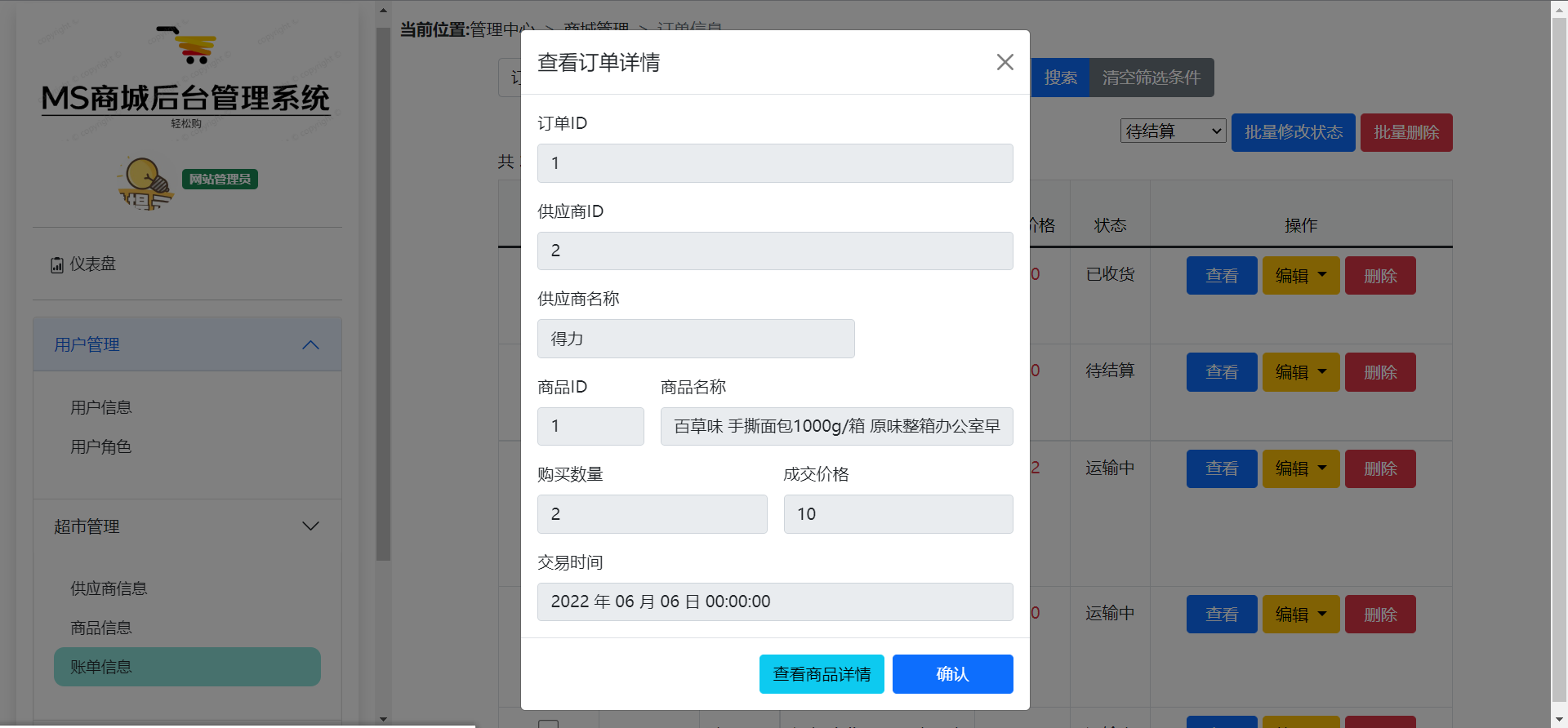

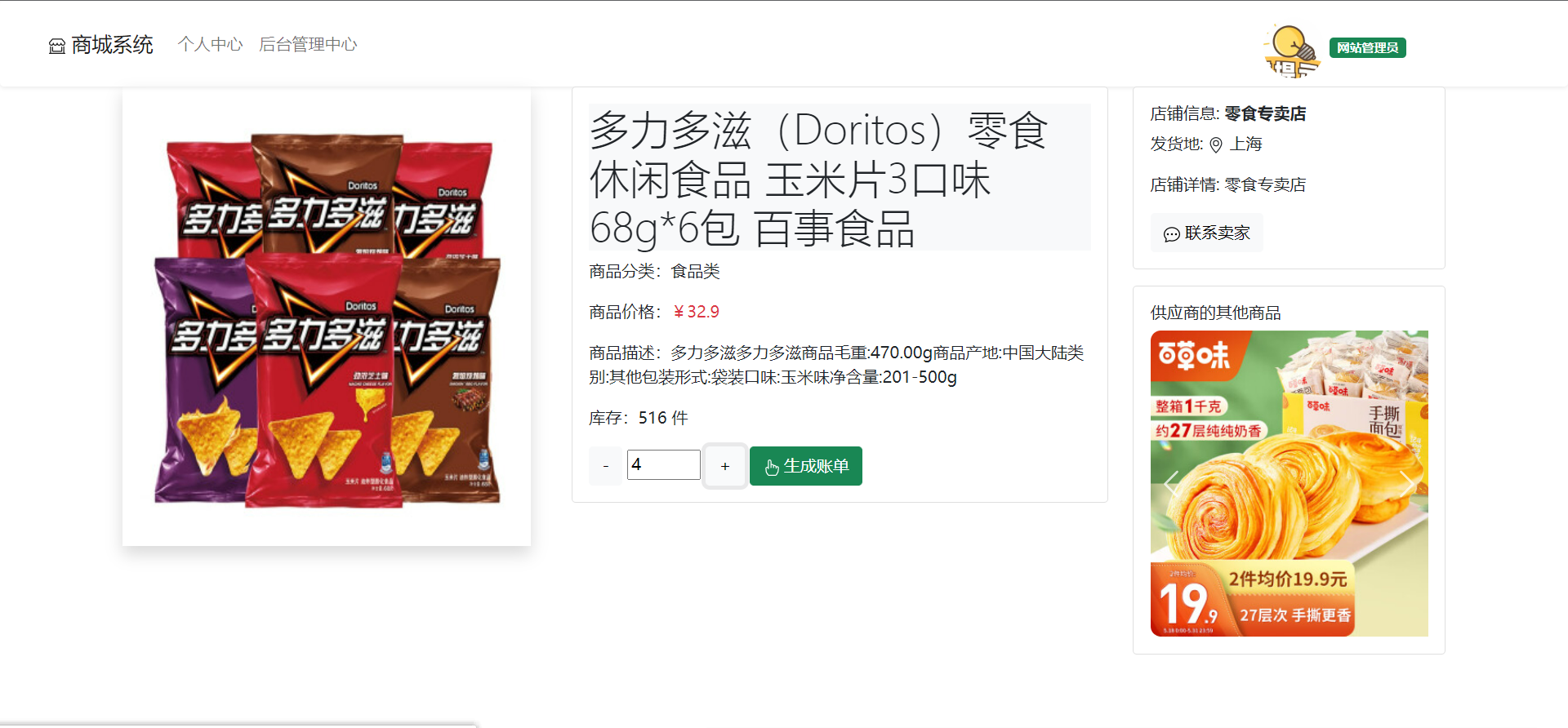

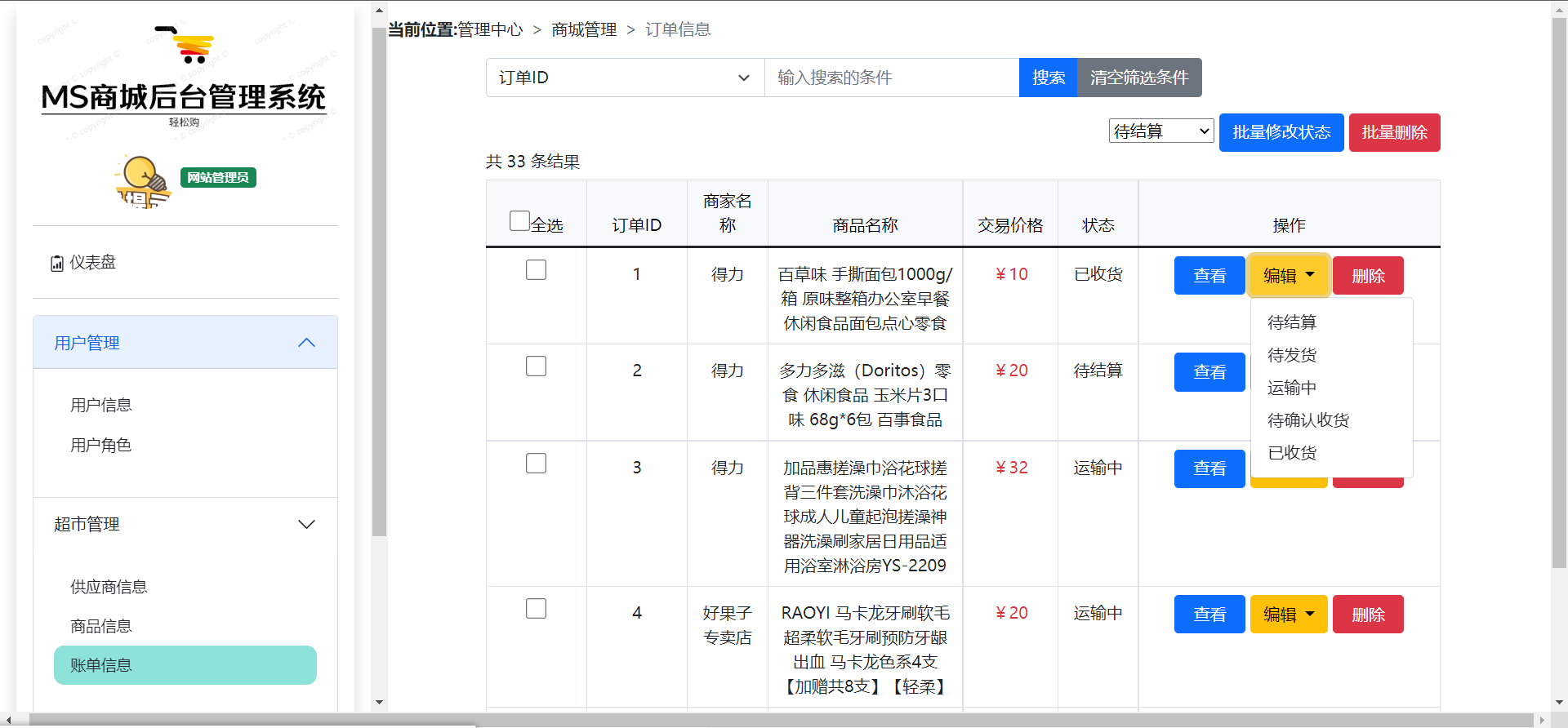

### 8. 账单管理页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/777d2959c87a4f9d8d69dca1b31a2239.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/42d2283f6f2546ba9b5fa21012c21c36.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/2f58bcae36e7495cbf8eab27aa4101f6.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/f98a071f20014761bdfb65c19c94b06d.png)

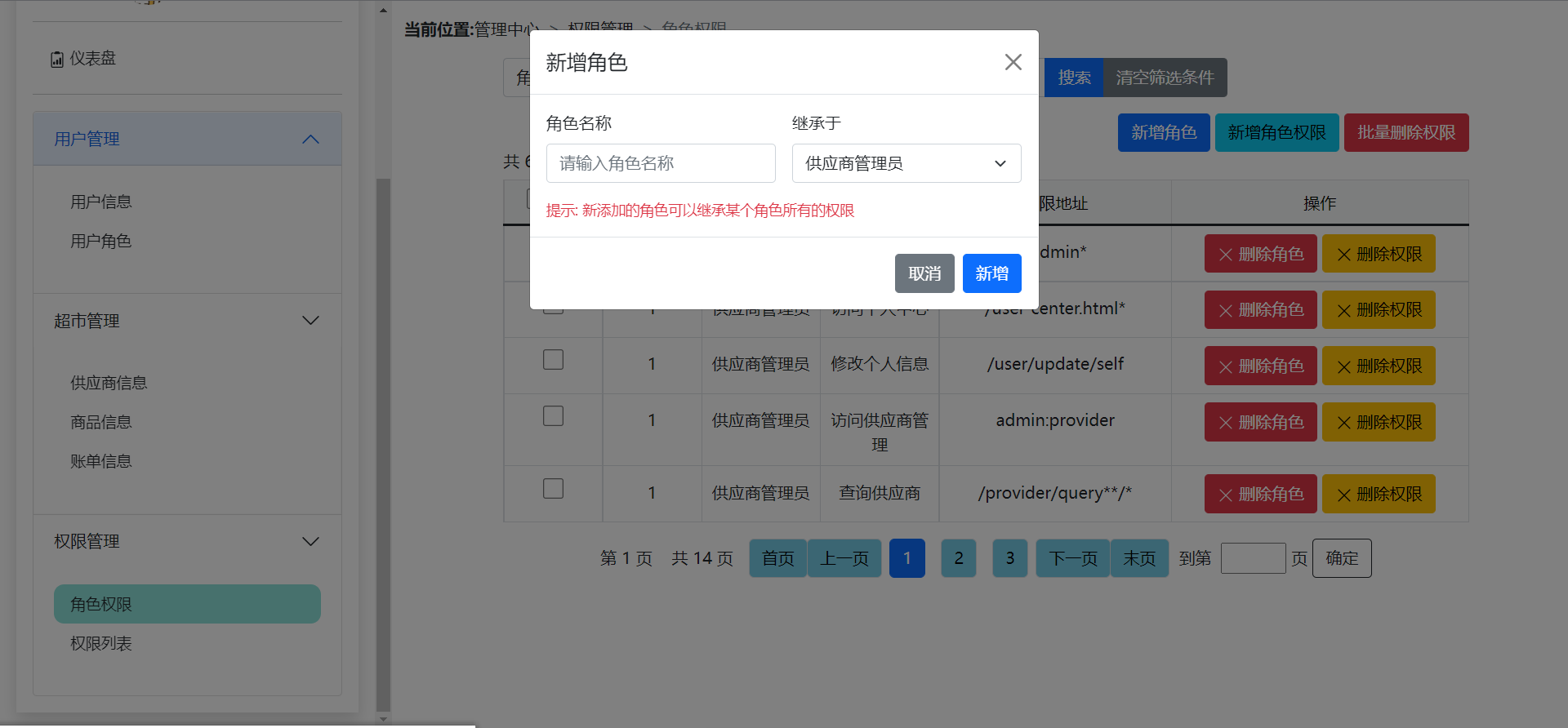

### 9. 角色权限管理页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/f38aa2aa759d419795965d28cc6b3b89.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/538d34ec83e1402f9692de3666caf440.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/5f1e255c915c4761b89fdbb40040e570.png)

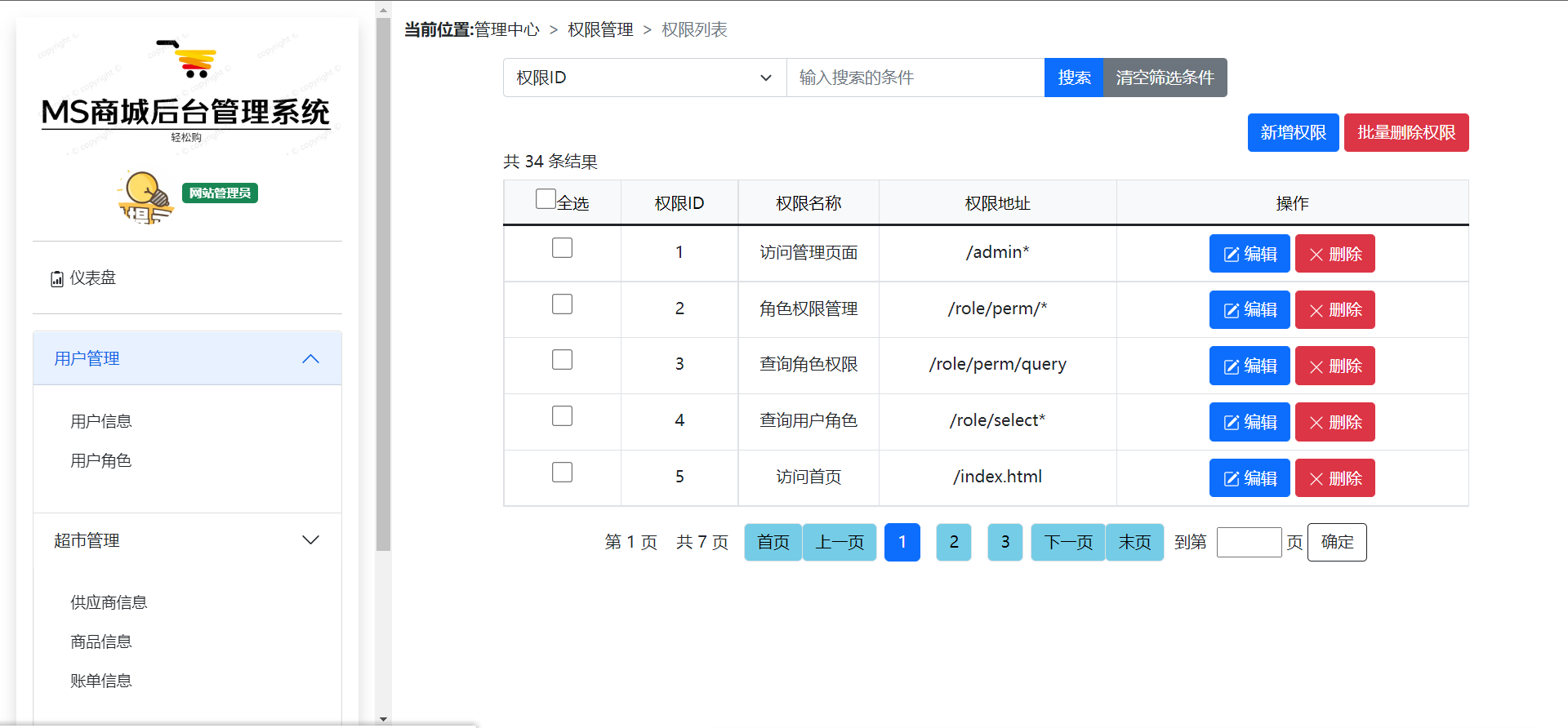

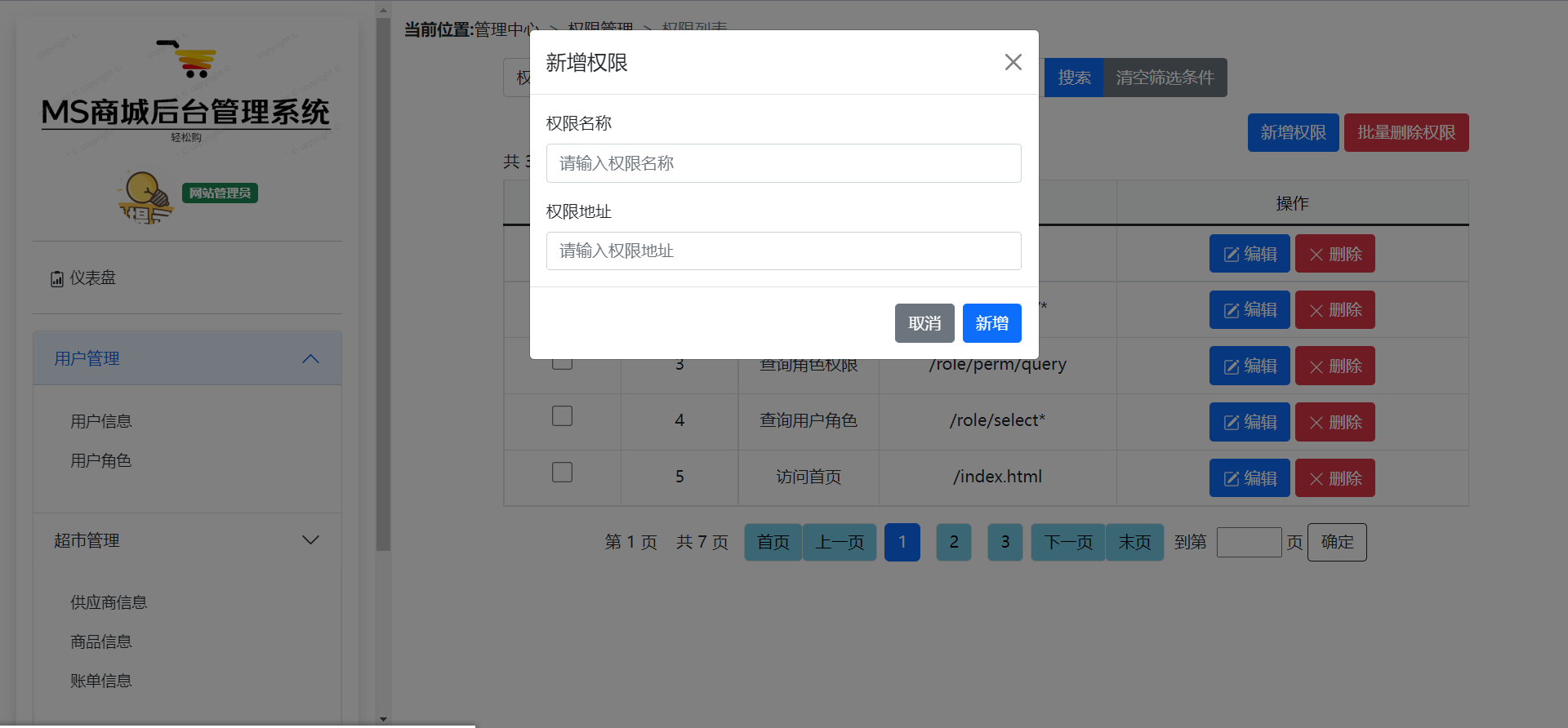

### 10. 权限列表管理页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/9ef5d9da2d7e46e992505eefd072d34b.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/34ff26e283c14cdfbba71712fc4afd65.png)


![在这里插入图片描述](https://img-blog.csdnimg.cn/1c3c29837ece46adbde649d9627db75c.png)

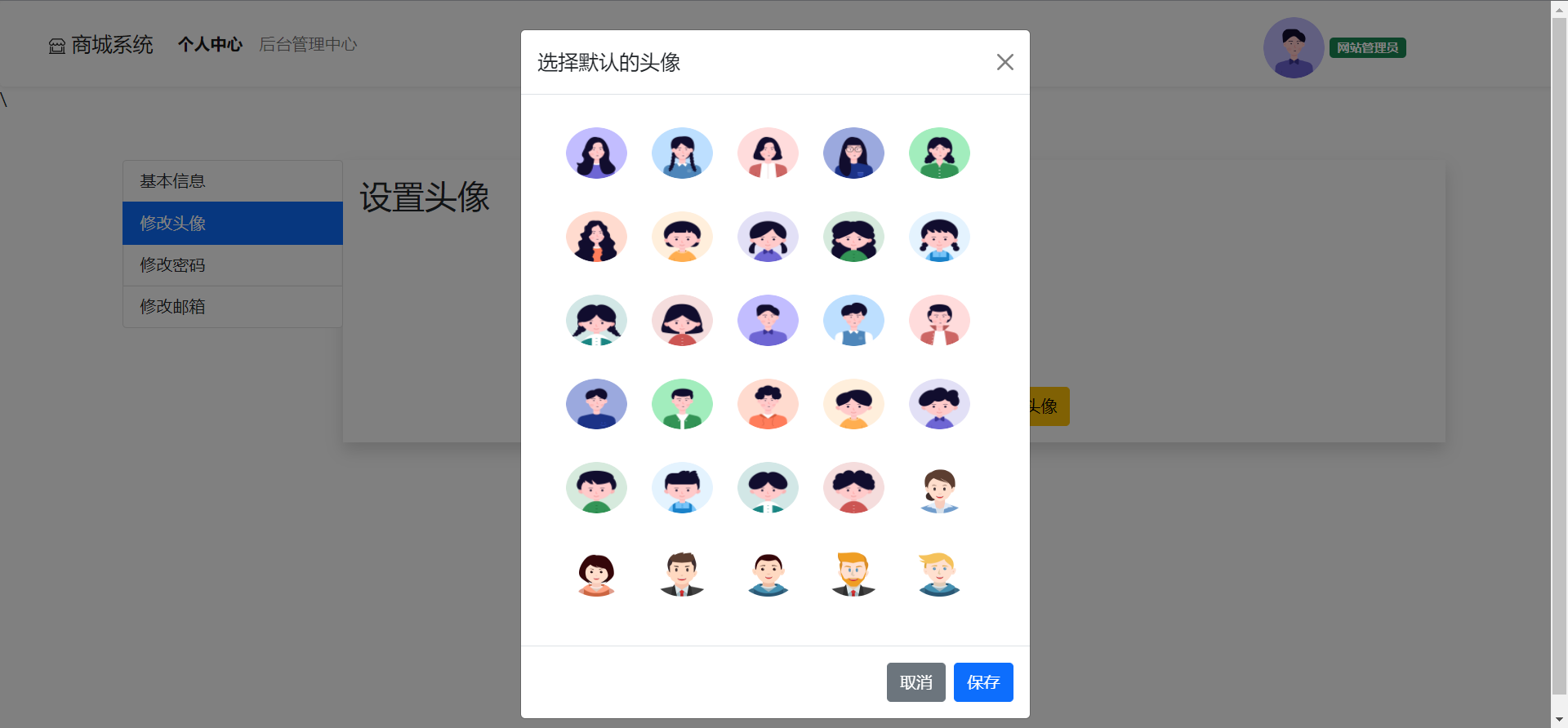

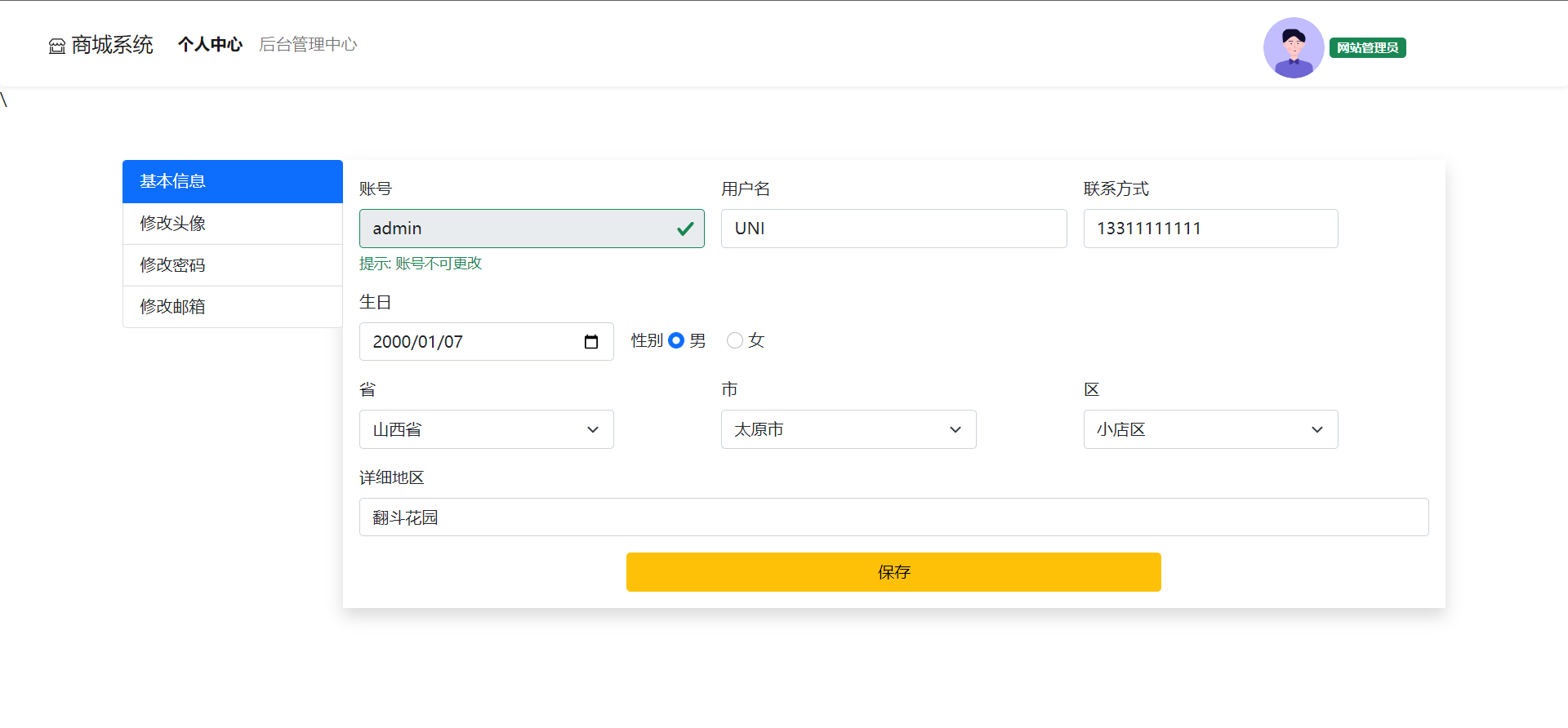

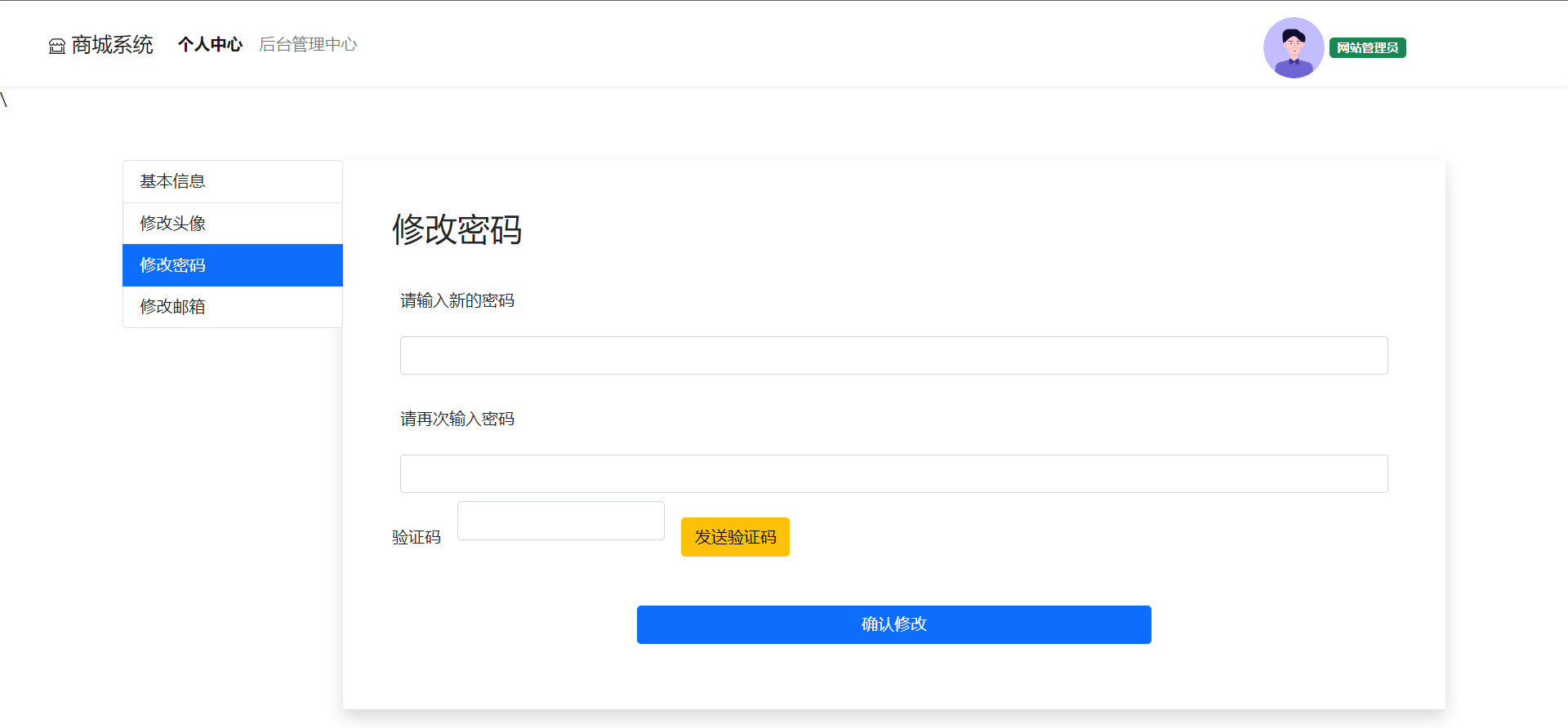

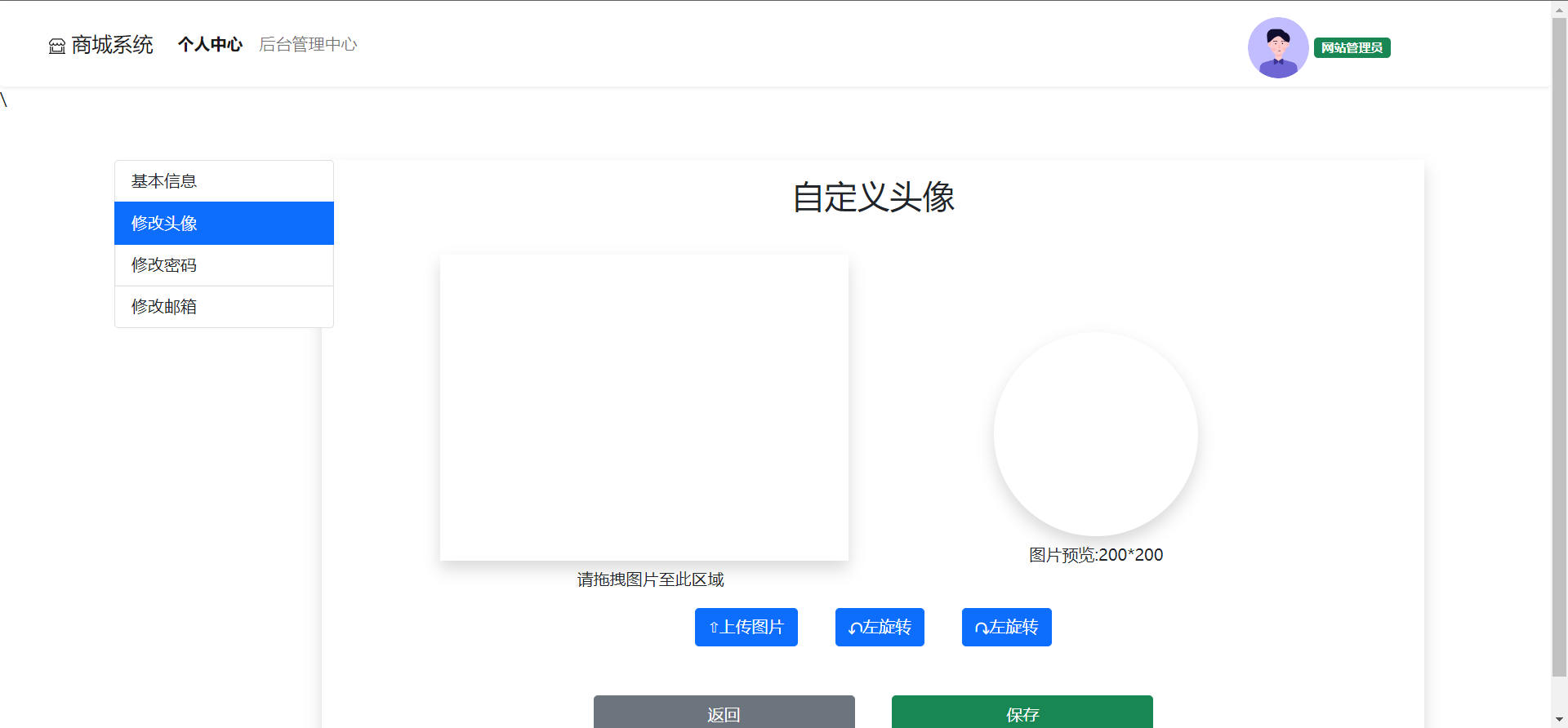

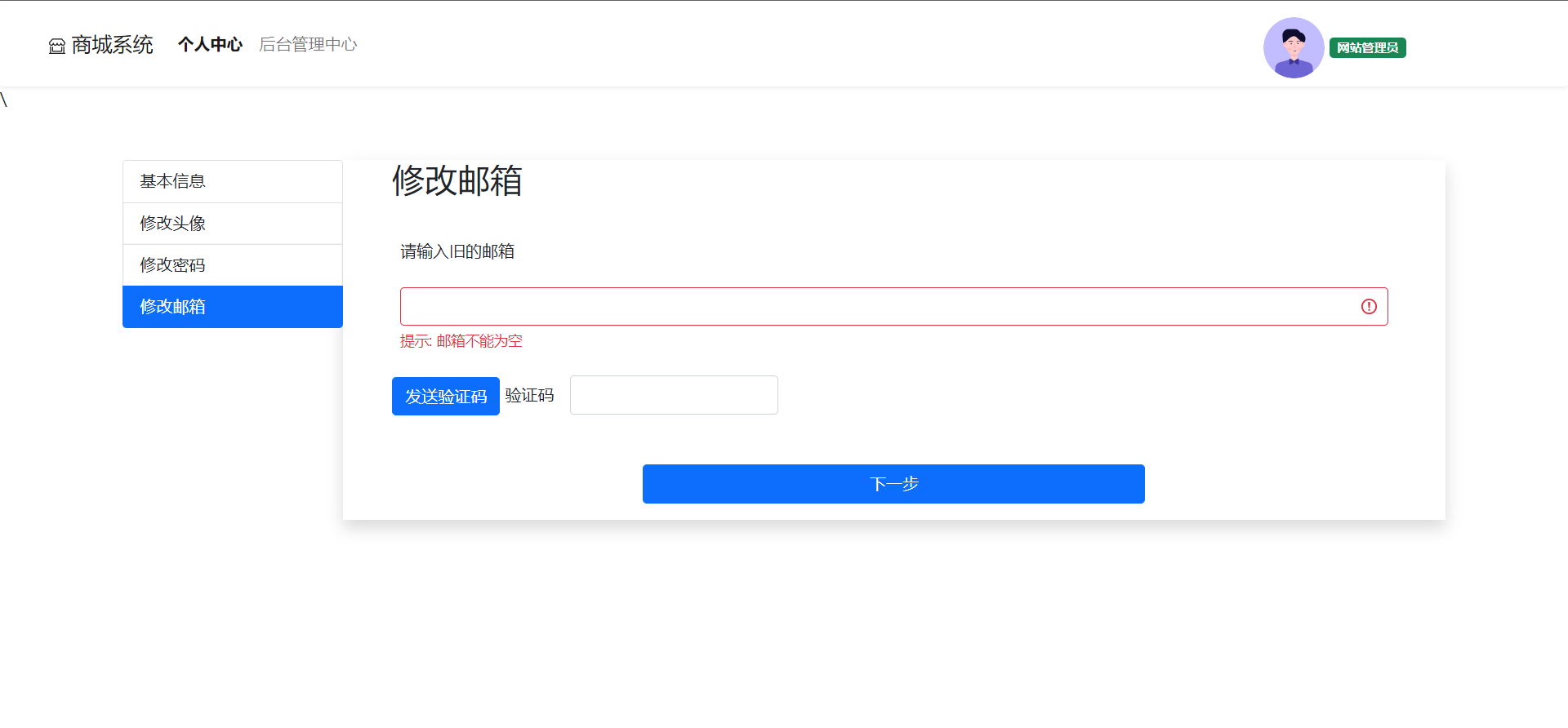

### 11. 个人信息页面
![在这里插入图片描述](https://img-blog.csdnimg.cn/26f155121bdf4d36b252e26f09a12249.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/4387cc9c56bd46eaa007880c44f26fb1.png)
![在这里插入图片描述](https://img-blog.csdnimg.cn/f8d3b134a67a414f8542995ef00e6e1a.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/0d0b6a3e247a43b38135ae09aa43e9d1.png)

![在这里插入图片描述](https://img-blog.csdnimg.cn/358d3b5b953146489106cfec7c27a83d.png)

# 五、代码获取

这个项目本来就没什么技术含量，所以我决定直接开源，希望能帮助到有需要的朋友吧，也希望自己将来有更好的技术水平来优化一下。

安全起见，我关闭了 OSS的可写功能，所以部署项目后的上传自定义图片功能将失效，过段时间我会考虑将 OSS 移除，采用本地存储，这样就可以一键部署成功了。
